Name: Amplimo 40PP6K5H Output Transformer Push-Pull 50 Watt | 4 kΩ
Brand: Amplimo
SKU: 40PP6K5H
Price: 209.95 EUR
Availability: BackOrder

NEW

40PP6K5H Output Transformer Push-Pull 50 Watt | 4 kΩ

173,51 €209,95 € Nicht auf Lager

Backorder

Kostenloser Versand (DE & A)
Bald wieder auf Lager
Mindestens zwei Jahre Garantie
45 Tage Widerrufsrecht

Kundenbewertung:

Vergleichen

Angebot anfordern

Haben Sie eine Frage zu diesem Produkt?

Unser Mitarbeiter hilft Ihnen gerne, das richtige Produkt zu finden

Produktbeschreibung Amplimo 40PP6K5H Output Transformer Push-Pull 50 Watt

Der Amplimo 40PP6K5H ist ein vergossener, ringförmiger Push-Pull-Röhren-Ausgangstransformator mit 6,5 kΩ Primärimpedanz, 0-4-8 Ω Sekundärabgriffen und einem breiten Frequenzbereich von 1 Hz bis 133 kHz (-3 dB).

Highlights des Amplimo 40PP6K5H

Breitbandiger toroidaler Röhren-Ausgangstransformator für Push-Pull-Verstärkerdesigns
6,5 kΩ Primärimpedanz mit 0, 4 Ω und 8 Ω Sekundäranschlüssen
Nennleistung von 40 W
35% ultralineare Abgriffe für kompatible Schaltungstopologien
Vergossen in einem schwarz strukturierten Aluminiumgehäuse mit M8 x 20 Zentralbolzenbefestigung
Kompaktes Gehäuse mit 126 mm x 66 mm und 200 mm Anschlussleitungen

Produktdetails Amplimo 40PP6K5H

Amplimo 40PP6K5H Ausgangstransformator Push-Pull 50 Watt Breitbandiger Toroidaler Röhren-Ausgangstransformator 6,5 kΩ

Der Amplimo 40PP6K5H ist als breitbandiger toroidaler Ausgangstransformator für Röhrenverstärker-Endstufen konzipiert. Er bietet eine Primärimpedanz von 6,5 kΩ und Sekundäranschlüsse für 0, 4 Ω und 8 Ω Lasten, was ihn zu einer gezielten Wahl für anspruchsvolle Verstärker und röhrenbasierte Audiokomponenten macht.

Die Leistung wird durch einen -3 dB Frequenzbereich von 1 Hz bis 133 kHz und eine Leistungsbandbreite ab 19 Hz definiert. Der Transformator hat eine Primärinduktivität von 665 H, eine Primärstreuinduktivität von 4 mH und eine Primärkapazität von 1000 pF, was einen stabilen Breitbandbetrieb in geeigneten Push-Pull-Röhrenschaltungen unterstützt.

Der Transformator verfügt über 35% ultralineare Abgriffe und spezielle Anschlussleitungen für Anode, B+, 0, 4 Ω und 8 Ω. Der 4 Ω Abgriff hat ein Windungsverhältnis von 40,3, während der 8 Ω Abgriff ein Verhältnis von 28,4 hat. Verwenden Sie immer nur einen Sekundärabgriff gleichzeitig, verbinden Sie stets die drei weißen Drähte miteinander und immer die beiden schwarzen Drähte miteinander. Sollten die grünen und grauen UL-Leitungen nicht verwendet werden, isolieren Sie diese sorgfältig mit Schrumpfschlauch.

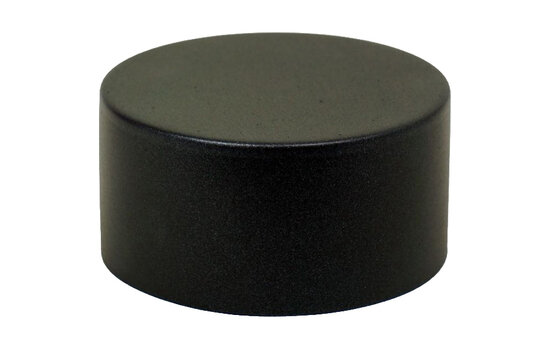

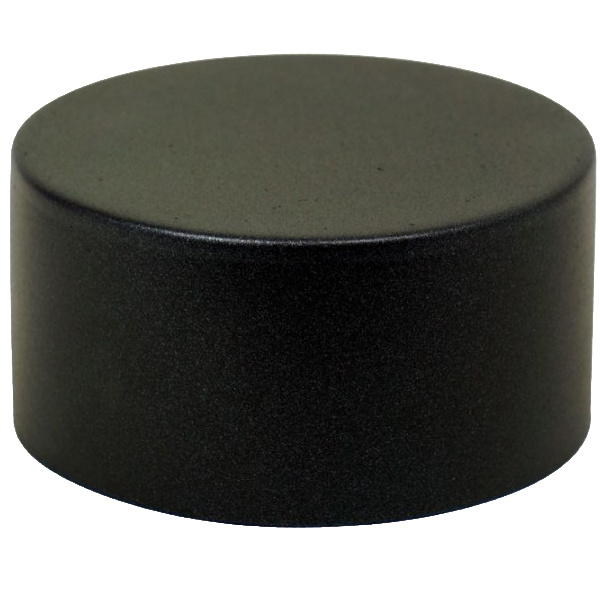

Für die mechanische Integration ist der 40PP6K5H in ein schwarz strukturiertes Aluminiumgehäuse vergossen und wird mit einem M8 x 20 Zentralbolzen montiert. Das Gehäuse misst 126 mm im Außendurchmesser bei 66 mm Höhe, wiegt 2,6 kg und verwendet 200 mm Anschlussleitungen, wodurch es sich für sorgfältig geplante Verstärkerbauten und zugehörige Verstärkerzubehör-Installationen eignet.
