Der Amplimo 40PP4K0S ist ein breitbandiger, ringförmiger Röhren-Ausgangstransformator für Gegentakt-Verstärkerdesigns, ausgelegt für 40 W mit einer Primärimpedanz von 4.000 Ω und Sekundärabgriffen bei 0, 4 und 8 Ω.

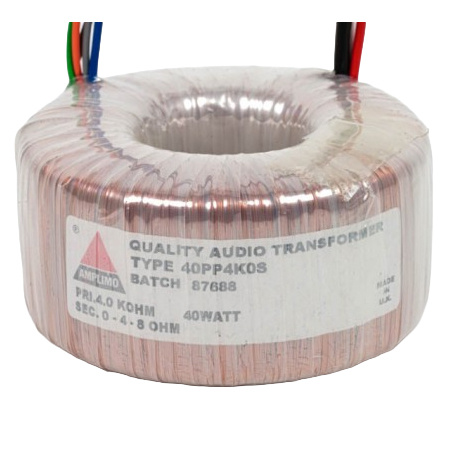

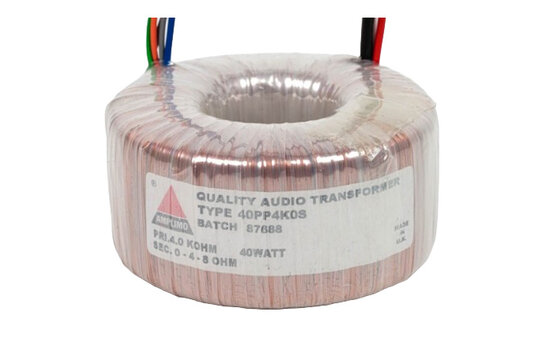

Amplimo 40PP4K0S Breitbandiger Ringkern-Röhren-Ausgangstransformator 40 W 4 kΩ
Der Amplimo 40PP4K0S ist für Gegentakt-Röhrenverstärker konzipiert, bei denen ein kompakter Ringkern-Ausgangstransformator mit großem Frequenzbereich benötigt wird. Mit einer Primärimpedanz von 4.000 Ω und Sekundärabgriffen für 0, 4 und 8 Ω unterstützt er gängige Lautsprecherlasten und sorgt für flexible Ausgangsverbindungen.
Die Leistung konzentriert sich auf einen breiten Frequenzbereich und eine stabile Ausgangsfähigkeit. Der Transformator erreicht eine -3 dB Bandbreite von 7 Hz bis 130 kHz bei 1 mW, während die 40 W Leistungsbandbreite bei 28 Hz beginnt. Damit ist er eine starke Wahl unter den spezialisierten Audiokomponenten für Röhrenverstärkerprojekte, die eine erweiterte Bandbreite im Ausgangsstadium erfordern.
Die Primärseite verfügt über 35% UL-Abgriffe für ultralinearen Betrieb. Elektrische Parameter umfassen 750 H Primärinduktivität, 8 mH Primärstreuinduktivität, 350 pF Primärkapazität und 75 Ω Primär-Gleichstromwiderstand. Der sekundäre Gleichstromwiderstand beträgt 115 mΩ am 4 Ω Abgriff und 250 mΩ am 8 Ω Abgriff.
Der Transformator misst 93 mm im Außendurchmesser bei 49 mm Höhe und wiegt 1,2 kg. Die Montage erfolgt mit der mitgelieferten Ringkernklemme und Unterlegscheiben. Verwenden Sie beim Verdrahten des 4 Ω oder 8 Ω Ausgangs jeweils nur einen Sekundärabgriff.
