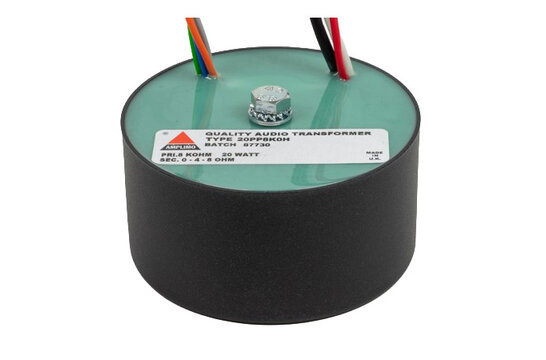

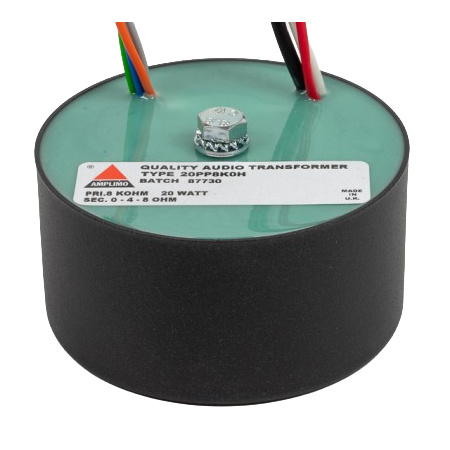

Der Amplimo 20PP8K0H ist ein breitbandiger, toroidaler Push-Pull-Röhren-Ausgangstransformator mit 20 W Leistung, einer Primärimpedanz von 8 kΩ, Sekundärabgriffen für 0-4-8 Ω und einem kompakten vergossenen Aluminiumgehäuse.
Amplimo 20PP8K0H Breitbandiger toroidaler Push-Pull-Röhren-Ausgangstransformator 20 W, 8 kΩ
Der Amplimo 20PP8K0H ist für Push-Pull-Röhrenendstufen konzipiert, die einen hochwertigen 8 kΩ Primärtransformator mit flexiblen Sekundäranschlüssen benötigen. Als Audiokomponente für Röhrenverstärkerprojekte bietet er Sekundärimpedanzabgriffe für 0, 4 Ω und 8 Ω, mit Windungsverhältnissen von 45 für 4 Ω und 32 für 8 Ω.
Die Leistung ist auf breitbandige Wiedergabe ausgelegt, mit einem -3 dB Frequenzbereich von 5 Hz bis 80 kHz und einer Leistungsbandbreite ab 19 Hz. Der Transformator ist für 20 W Nennleistung ausgelegt und verfügt über 35% ultralineare Abgriffe, wodurch er für kompatible Röhrenverstärker-Ausgangsschaltungen geeignet ist.
Das elektrische Design umfasst eine Primärinduktivität von 1500 H, eine primäre Streuinduktivität von 14 mH und eine Primärkapazität von 480 pF. Der Gleichstromwiderstand beträgt 113 Ω auf der Primärseite, mit einem Sekundär-Gleichstromwiderstand von 160 mΩ bei 4 Ω und 280 mΩ bei 8 Ω.
Der 20PP8K0H ist in ein schwarz strukturiertes Aluminiumgehäuse vergossen und misst 106 mm im Außendurchmesser bei 55 mm Höhe. Das Gewicht beträgt 2,6 kg, die Montage erfolgt mit einem M8x20 Zentralbolzen und er wird mit 200 mm langen Anschlussleitungen geliefert. Verwenden Sie jeweils nur einen Sekundärabgriff, isolieren Sie unbenutzte Drähte und isolieren Sie die grünen und grauen ultralinearen Leitungen sorgfältig mit Schrumpfschlauch, wenn sie nicht verwendet werden.
