Der Amplimo 1N1729 ist ein kompakter 22 VA Ringkern-Transformator für Röhrenverstärker mit zwei 115 V Primärwicklungen und Sekundärwicklungen von 125 V sowie zwei 6,3 V Heizspannungen.

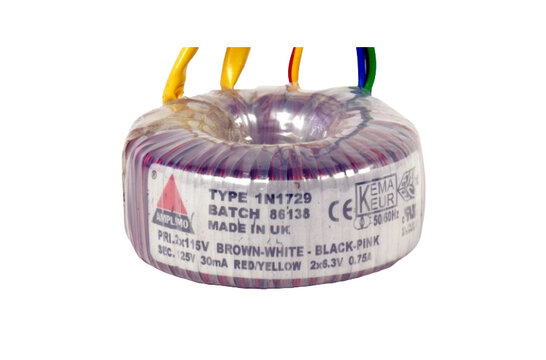

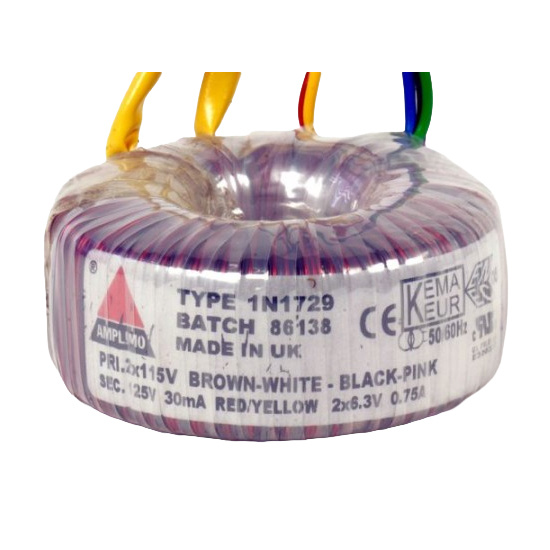

Amplimo 1N1729 Ringkern-Transformator für Röhrenverstärker
Der Amplimo 1N1729 ist für kompakte Röhrenverstärker Netzteile konzipiert und liefert eine maximale Leistung von 22 VA. Die Primärseite besteht aus 2 x 115 V Wicklungen, die den Betrieb an 230 V Netzspannung in Serie oder 115 V Netzspannung in Parallelschaltung ermöglichen. Der Transformator ist für den Betrieb mit 50 Hz und 60 Hz geeignet.
Auf der Sekundärseite bietet der 1N1729 eine 125 V Wicklung mit 30 mA und zwei separate 6,3 V Wicklungen mit jeweils 0,75 A. Diese Ausgänge machen ihn ideal für den Bau von Röhrenverstärkern, bei denen Hochspannungsversorgung und Heizwicklungen benötigt werden. Alle angegebenen Spannungen gelten bei voller ohmscher Last, die Regelung beträgt 8,5%.
Durch die Ringkernbauweise bleibt der Transformator kompakt, mit einem Durchmesser von 70 mm und einer Höhe von 32 mm. Das Gerät wiegt 0,44 kg ohne Montagematerial und alle massiven Anschlussleitungen sind etwa 200 mm lang für eine praktische interne Verdrahtung. Im Lieferumfang enthalten sind eine Metallscheibe, zwei Neoprenscheiben und eine M5 x 40 Schraube mit Mutter, was ihn zu einer praktischen Wahl für Verstärker-Zubehör und DIY-Röhrenverstärkerprojekte macht.
Für eine sichere Integration in Elektromechanik-Projekte verfügt der 1N1729 über KEMA KEUR-, ENEC-, CE- und UL/CSA-Zulassungen und ist RoHS-konform. Für die Primärseite sind träge Sicherungen erforderlich: 0,16 A, 5 x 20 mm IEC127 high I²t für 230 V Netzspannung oder 0,315 A, 5 x 20 mm IEC127 high I²t für 115 V Netzspannung. Jede Sekundärwicklung benötigt ebenfalls zusätzlichen Schutz.
