Der Amplimo 100PP2K5H ist ein hochwertiger toroidaler Push-Pull-Ausgangstransformator mit einer Leistung von 100 W, einer Primärimpedanz von 2,5 kΩ, Sekundärabgriffen bei 0, 4 und 8 Ω sowie einem breiten Frequenzbereich von 5 Hz bis 125 kHz.

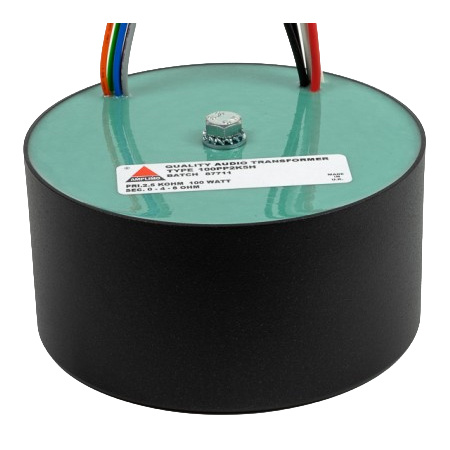

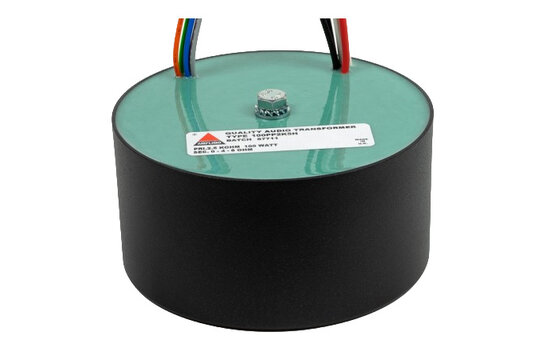

Amplimo 100PP2K5H Hochwertiger toroidaler Ausgangstransformator mit breitem Frequenzbereich 100 W 2,5 kΩ
Der Amplimo 100PP2K5H wurde als breitbandiger toroidaler Ausgangstransformator für hochwertige Audiokomponenten entwickelt. Seine Primärimpedanz von 2,5 kΩ und die Nennleistung von 100 W machen ihn ideal für anspruchsvolle Push-Pull-Ausgangsstufen, bei denen ein großes Frequenzspektrum und eine robuste Bauweise erforderlich sind.
Auf der Sekundärseite bietet der Transformator Anschlüsse für 0, 4 Ω und 8 Ω, mit Windungsverhältnissen von 25 für 4 Ω und 17,7 für 8 Ω. Es sollte immer nur ein Sekundärabgriff gleichzeitig verwendet werden. Für kompatible Verstärker bieten die 35% ultra-linearen Abgriffe zusätzliche Flexibilität bei der Konfiguration.
Die technischen Daten umfassen einen -3 dB Frequenzbereich von 5 Hz bis 125 kHz und eine Leistungsbandbreite ab 30 Hz. Der Transformator verfügt über eine Primärinduktivität von 813 H, eine primäre Streuinduktivität von 2,7 mH, eine Primärkapazität von 670 pF und einen primären Gleichstromwiderstand von 65 Ω.
Der 100PP2K5H ist in ein schwarz strukturiertes Aluminiumgehäuse vergossen und misst 144 mm im Durchmesser bei 74 mm Höhe. Die Montage erfolgt mit einem M8 x 20 Mittelbolzen, das Gewicht beträgt 3,8 kg und die Anschlusslänge 200 mm. Die drei weißen Drähte müssen immer miteinander verbunden werden, ebenso die beiden schwarzen Drähte. Nicht verwendete ultra-lineare Leitungen sollten sorgfältig mit Schrumpfschlauch isoliert werden.
Mehr anzeigen
Mehr anzeigen
Es wurden noch keine Bewertungen für dieses Produkt abgegeben..
