De Lundahl LL1930 is een lijnuitgang audio transformator ontworpen voor buizenvoorversterker parafeed-uitgangstoepassingen, met een kern van hoog permeabiliteit mu-metaal en configureerbare secundaire aansluitingen voor 5,8:1 of 11,6:1 werking.

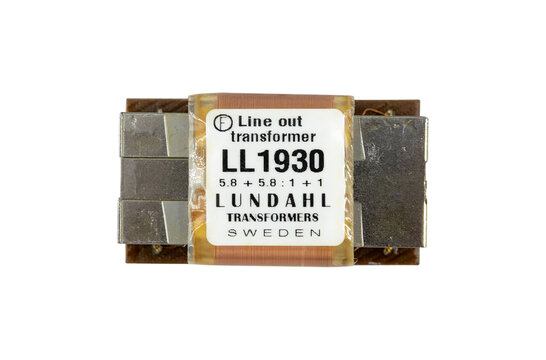

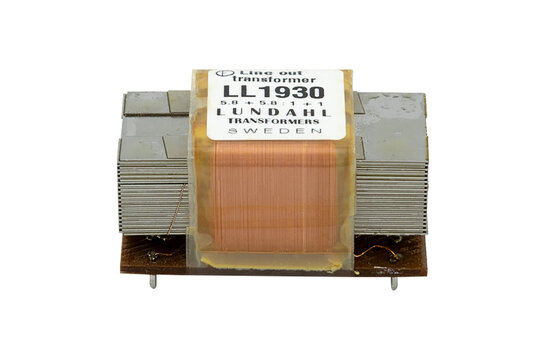

Lundahl LL1930 Buizenvoorversterker Lijnuitgang Audio Transformator

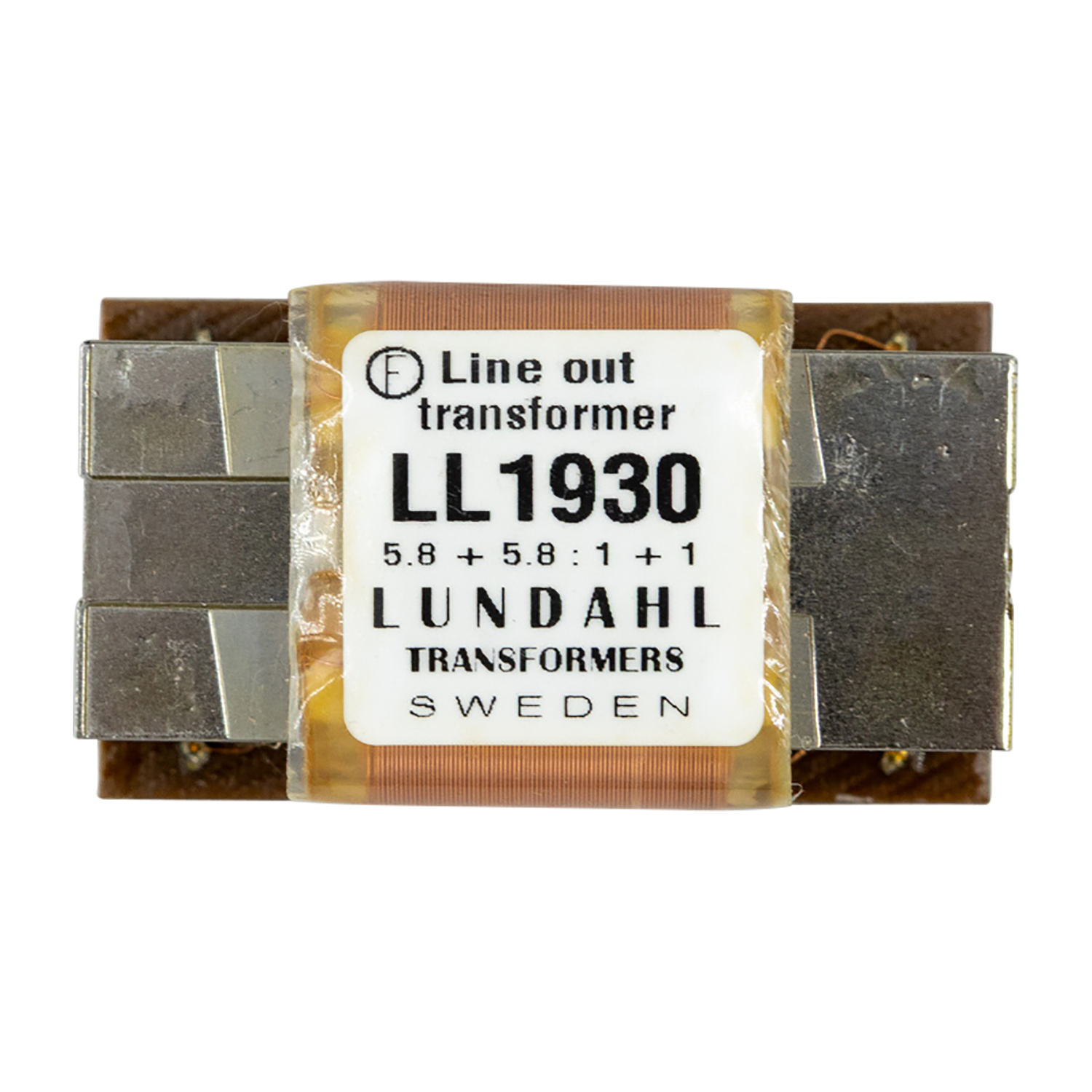

De Lundahl LL1930 is gebouwd voor hoogwaardige buizenvoorversterker lijnuitgangstrappen, met name parafeed-uitgangscircuits. Als een van de specialistische audio componenten in een buizensignaalpad biedt hij transformator-koppeling met een 5,8 + 5,8 : 1 + 1 wikkelingconfiguratie.

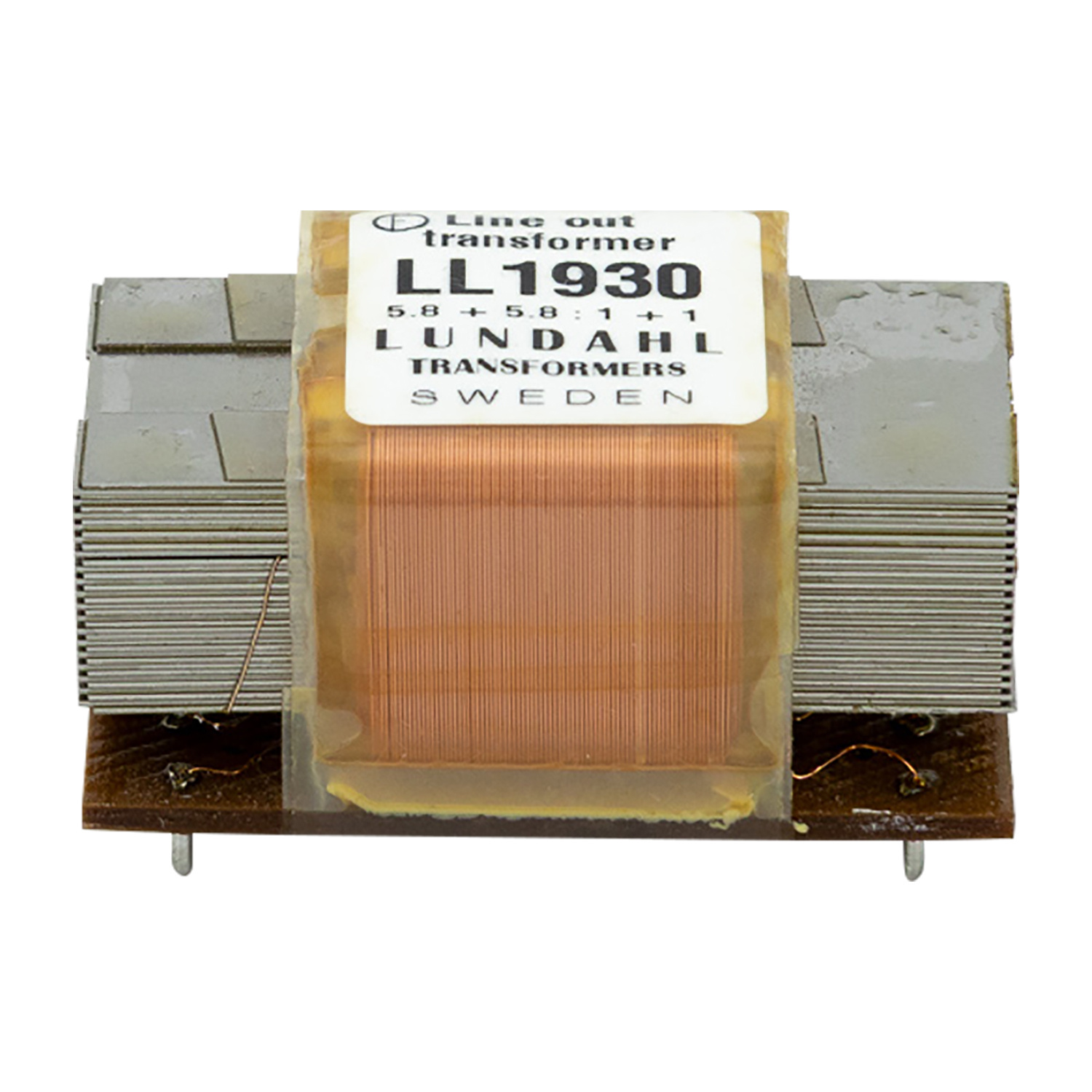

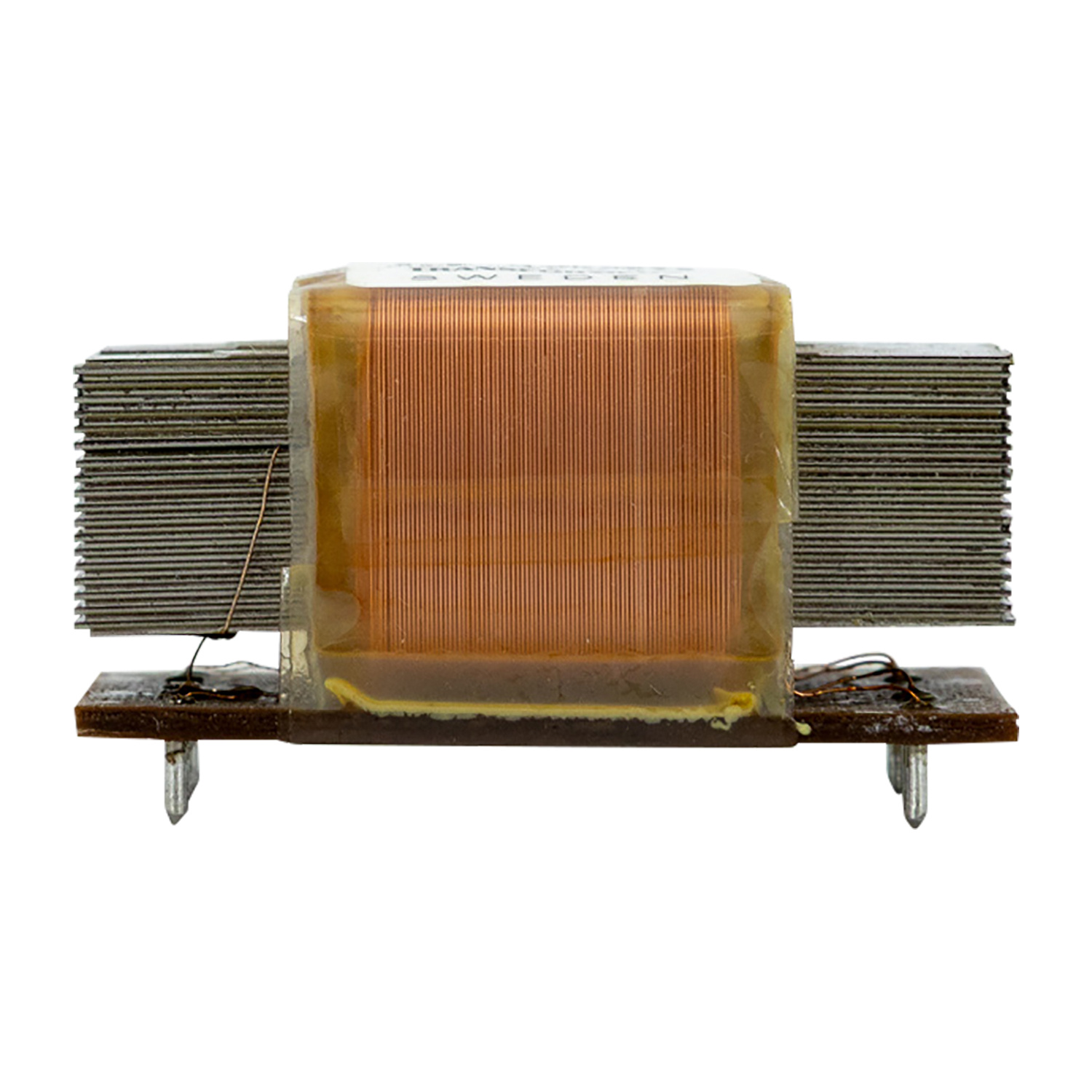

De kern van hoog permeabiliteit mu-metaal ondersteunt een audio-uitvoer met lage vervorming. Met de primaire wikkelingen in serie geschakeld, een bronimpedantie van 4,5 kΩ en een primair signaal van 30 dBu, blijft de vervorming onder 0,1% bij 50 Hz en onder 1% bij 25 Hz. De frequentierespons is 20 Hz tot 30 kHz binnen ±0,1 dB met een 10 kΩ secundaire belasting.
De LL1930 biedt flexibele secundaire bedrading voor een windingverhouding van 5,8:1 of 11,6:1, waardoor hij geschikt is voor zorgvuldig afgestemde buizenvoorversterker- en versterker interface-ontwerpen. Elke primaire wikkeling heeft een statische weerstand van 610 Ω, terwijl elke secundaire wikkeling een statische weerstand van 16 Ω heeft.

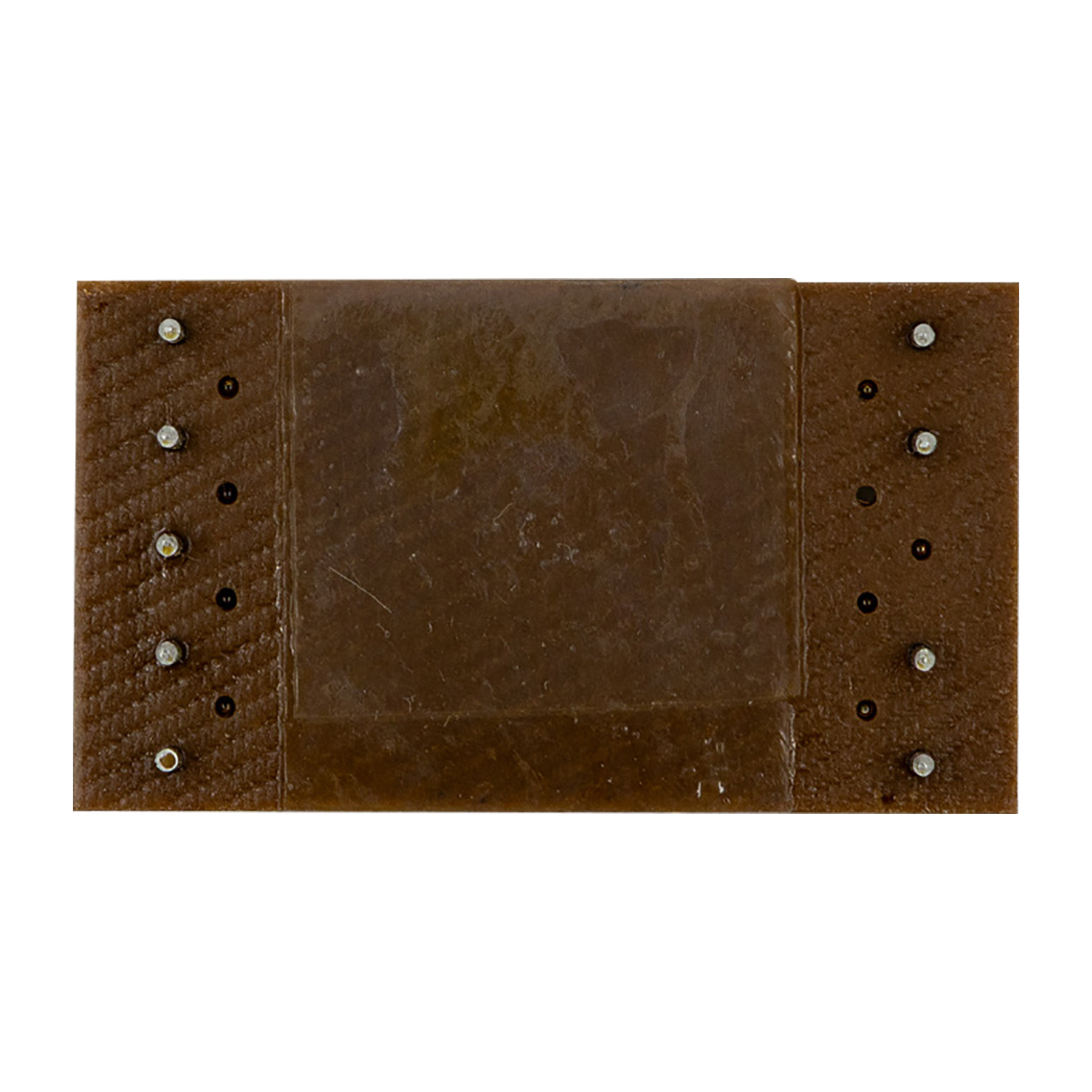

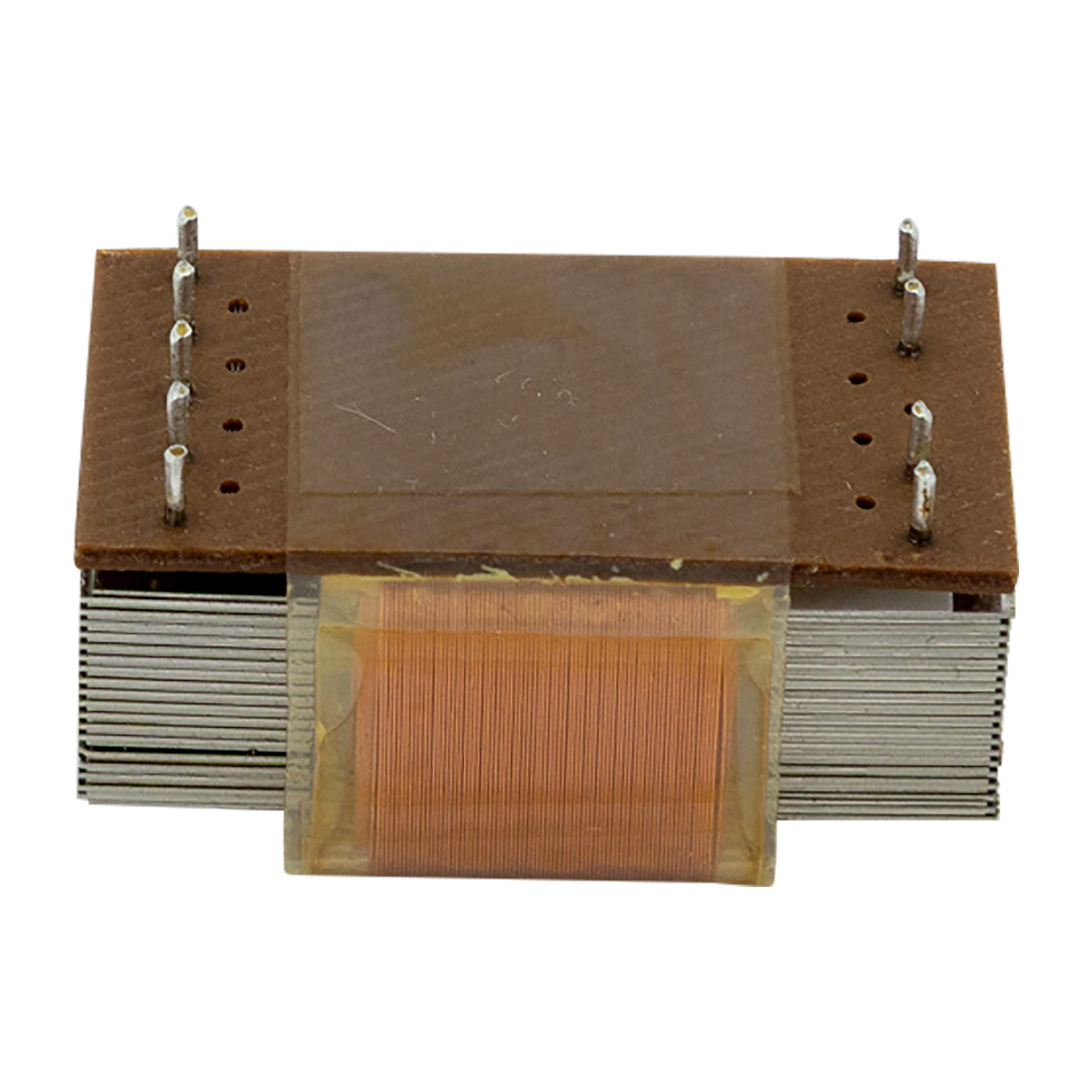

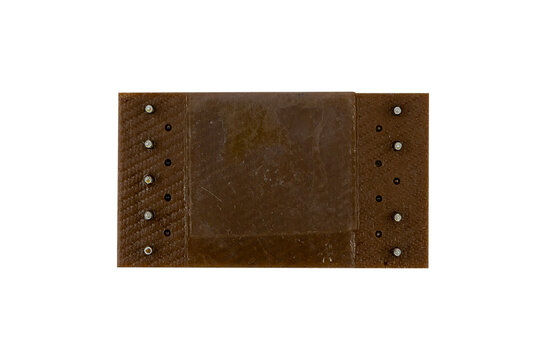

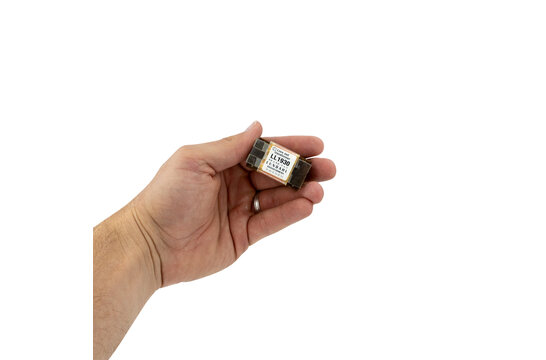

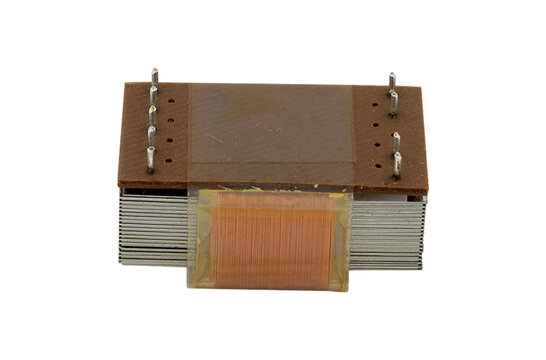

De transformator is ontworpen voor PCB-montage, met afmetingen van 47 x 28 x 23 mm boven de PCB en een gewicht van 105 g. De penafstand is 5,08 mm binnen de rijen en 35,56 mm tussen de rijen, met een aanbevolen PCB-gatdiameter van 1,5 mm. De isolatie tussen de wikkelingen is 4 kV en tussen wikkeling en kern 2 kV.
