De Lundahl LL1678 is een compacte moving coil ingangs-transformator met een amorfe stripkern, meerdere selecteerbare overzetverhoudingen en een uitstekende frequentierespons voor MC-elementtoepassingen.

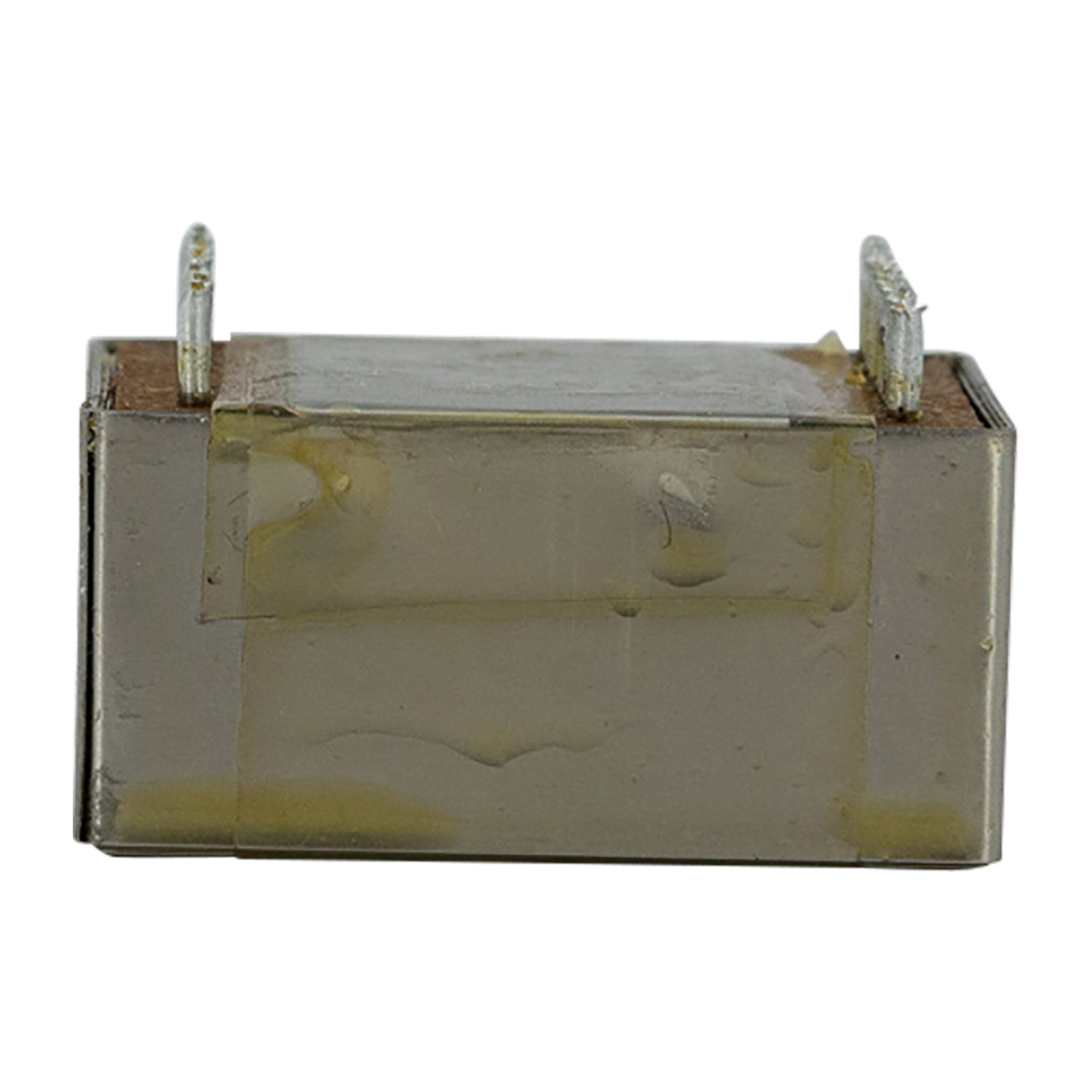

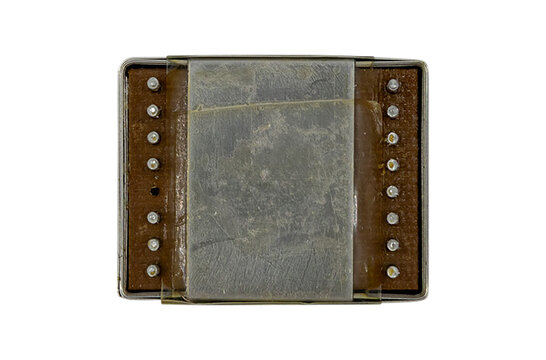

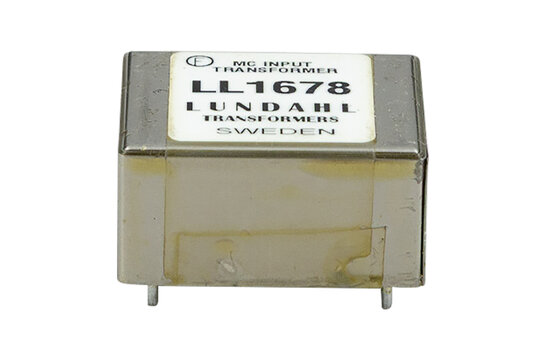

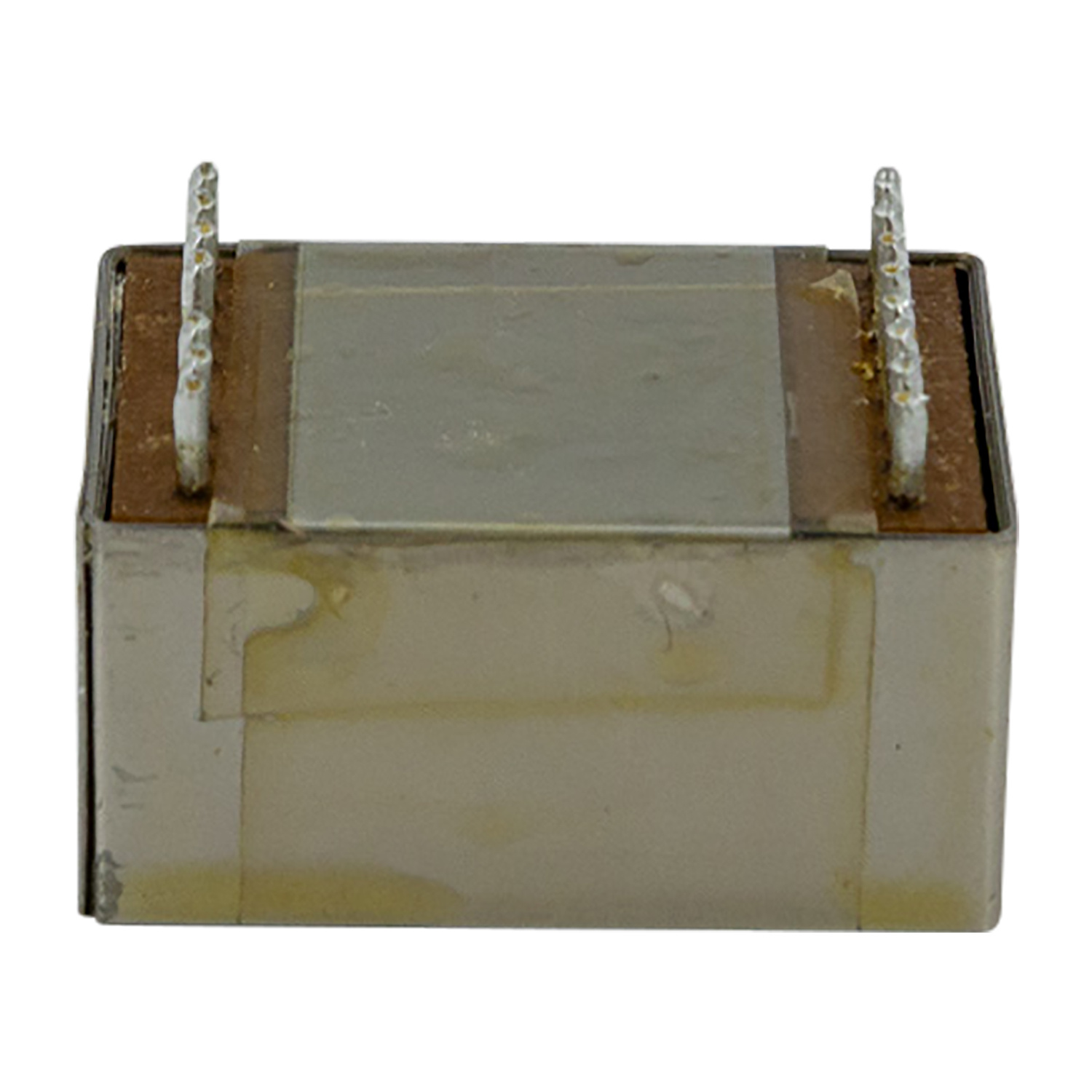

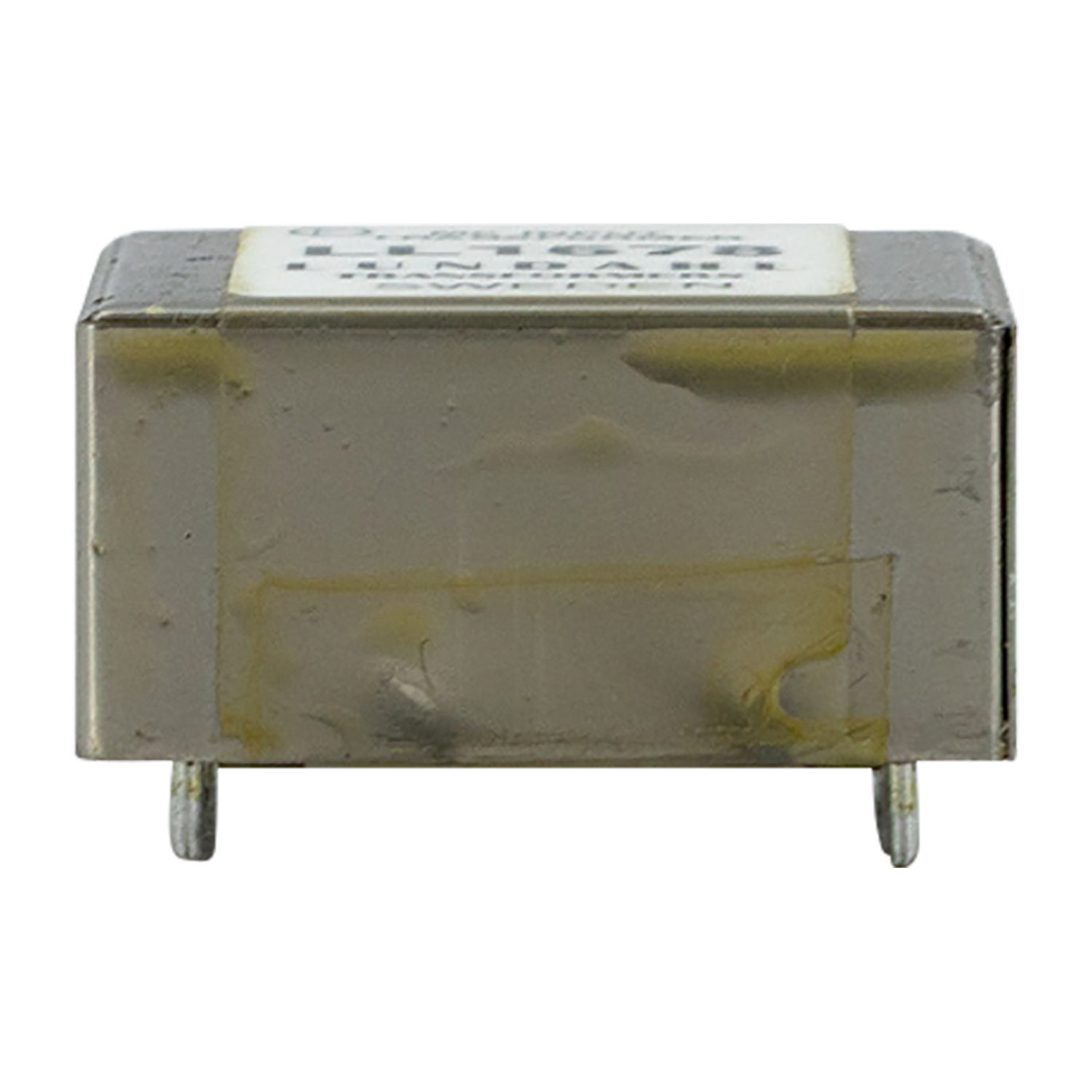

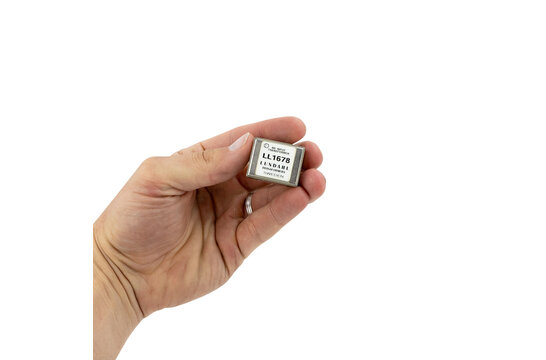

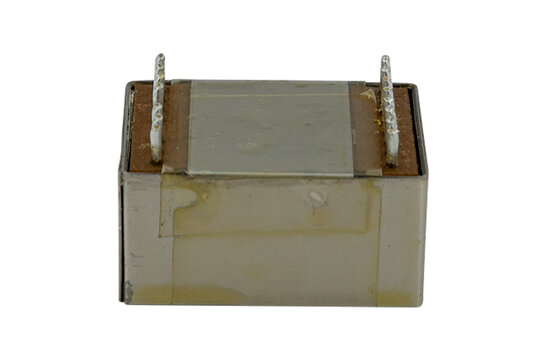

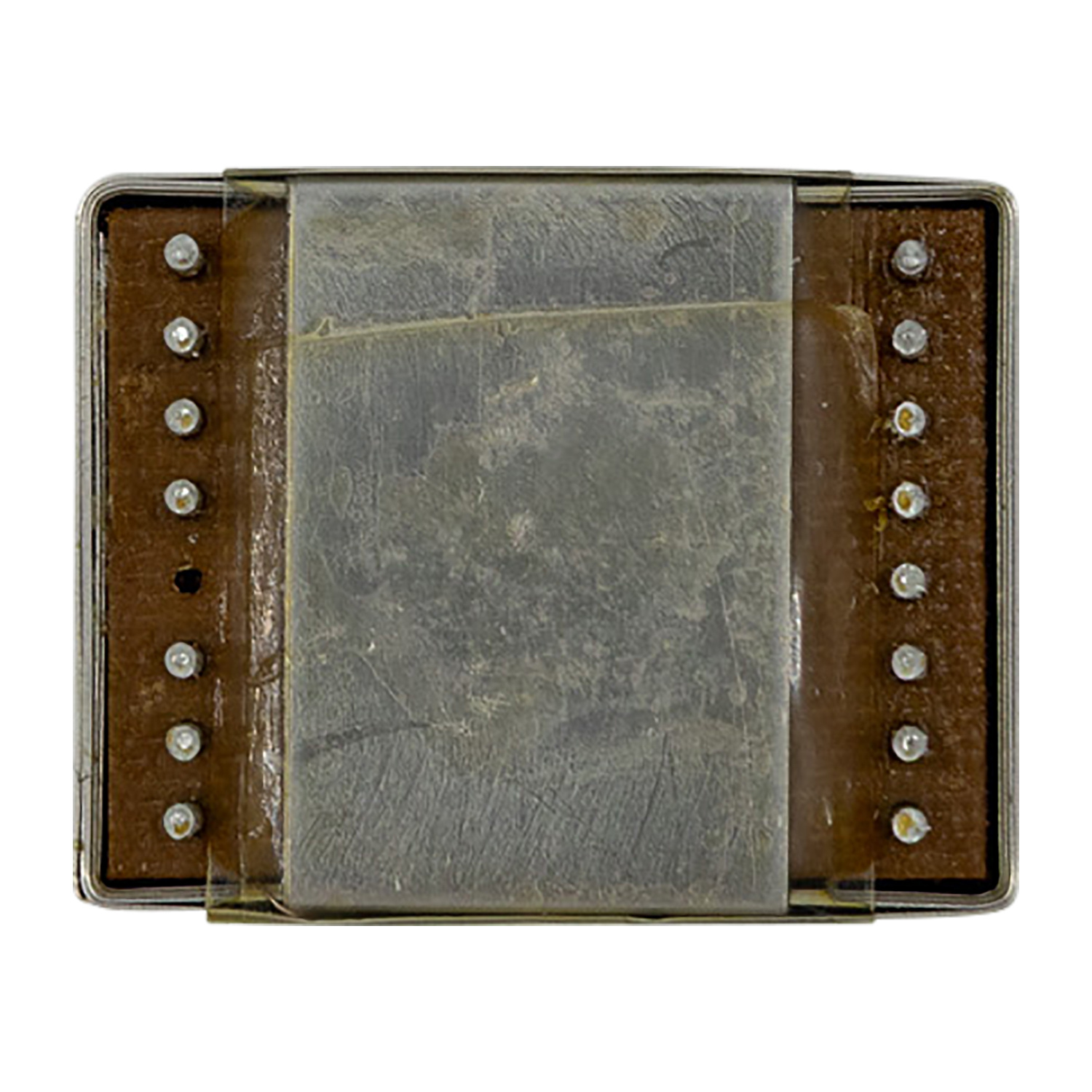

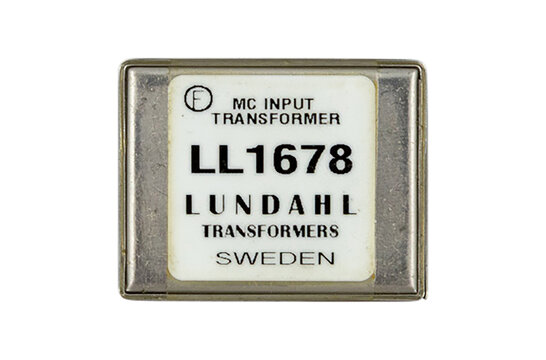

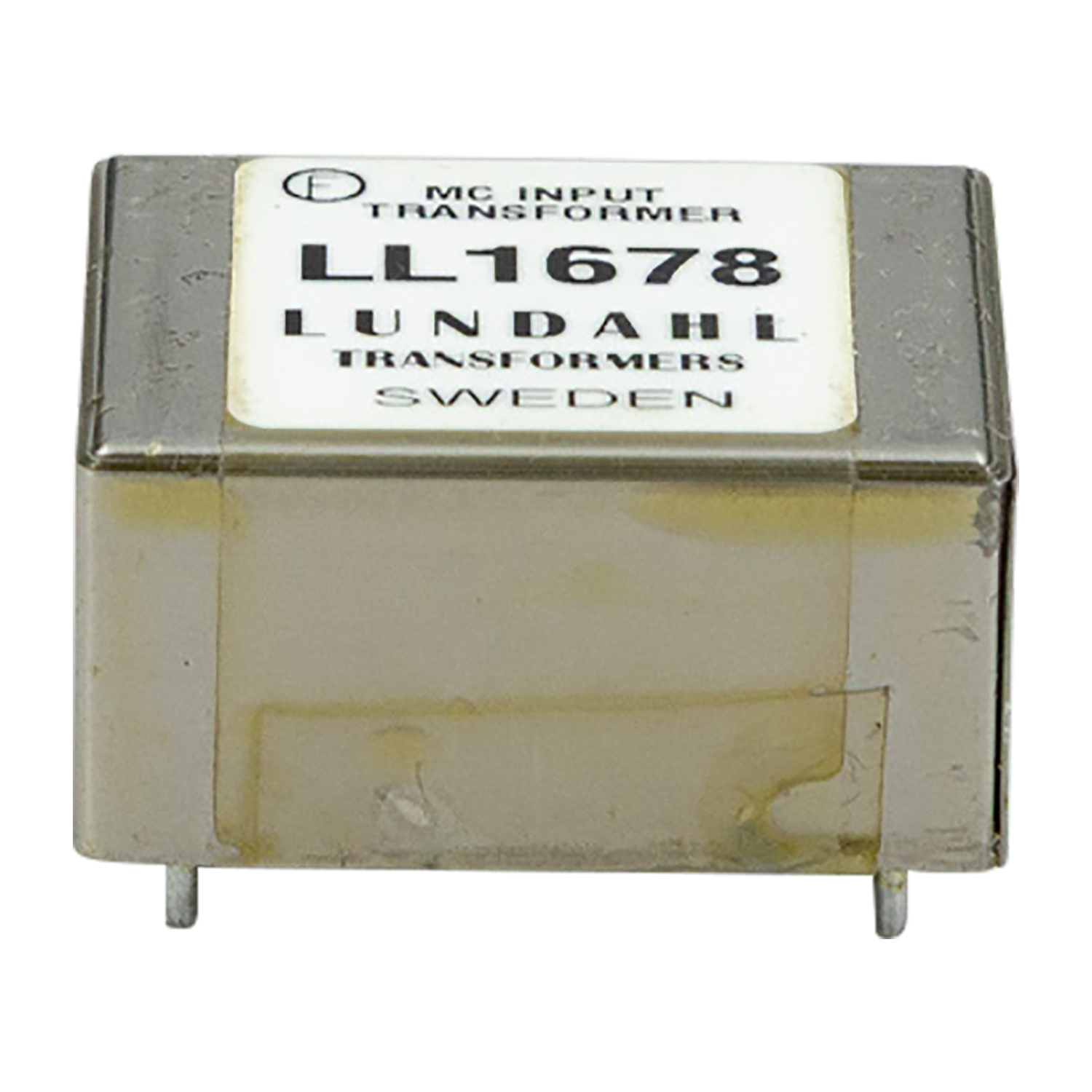

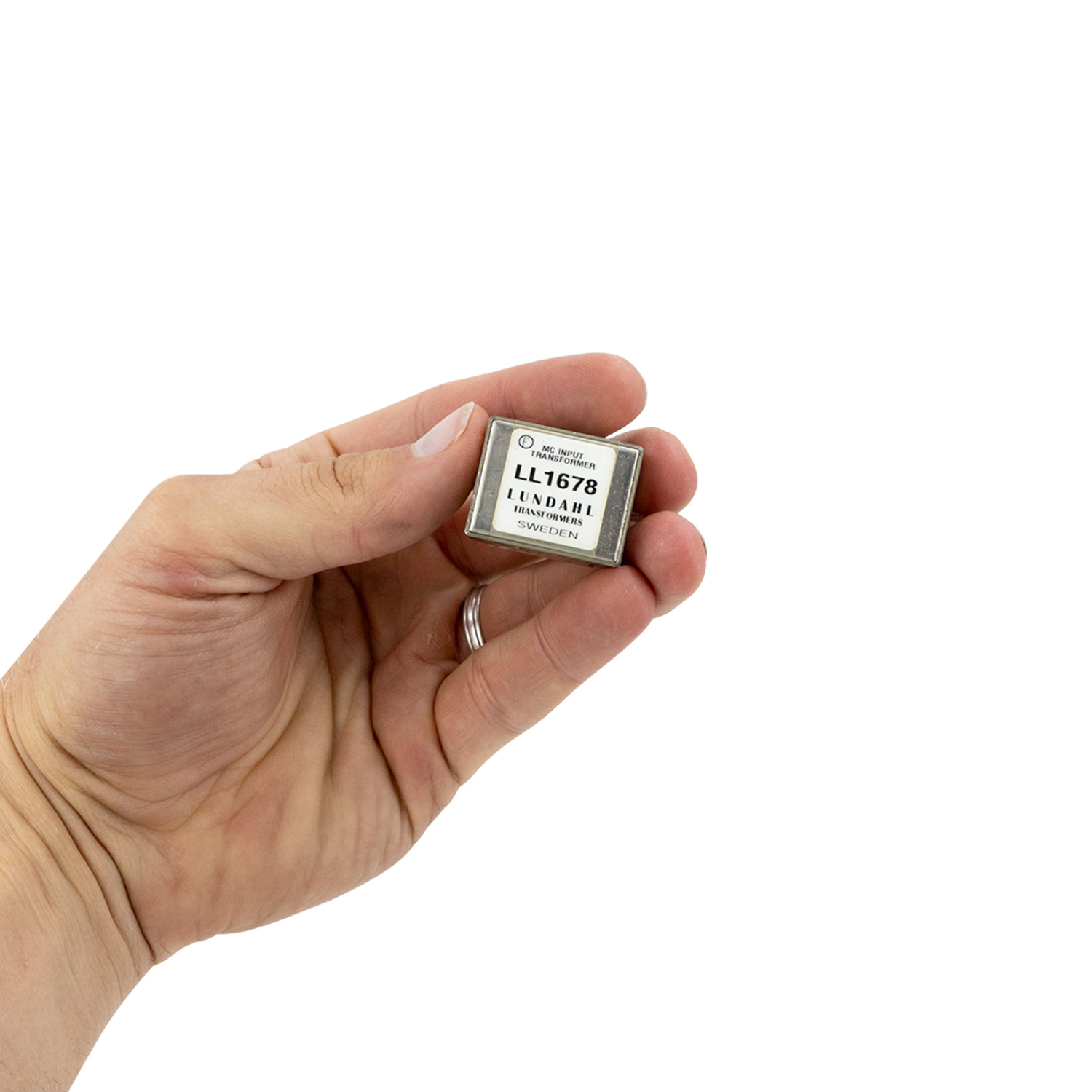

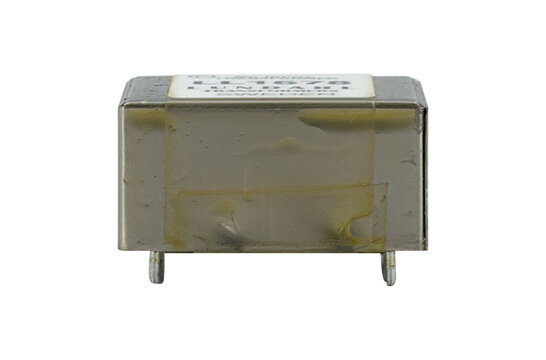

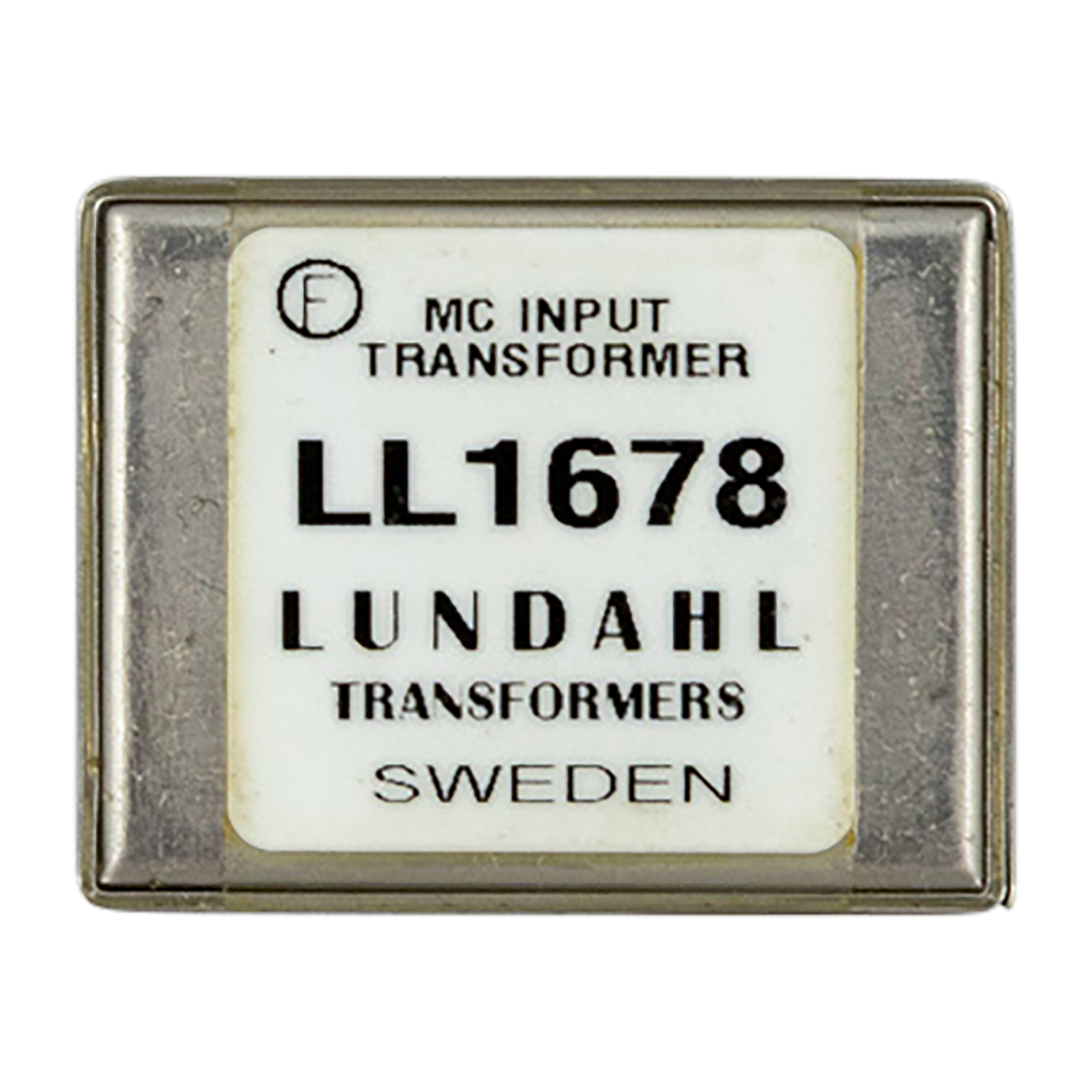

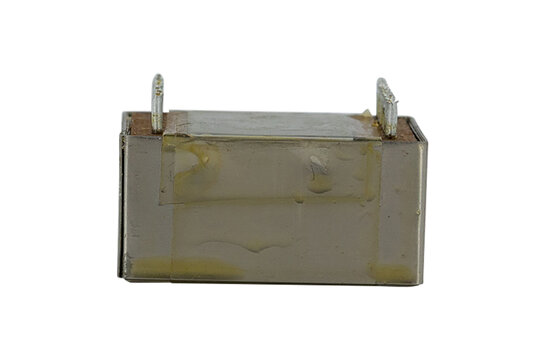

Lundahl LL1678 Amorfe Kern Moving Coil Ingangs-Transformator
De Lundahl LL1678 is ontworpen voor moving coil element-ingangstrappen en vormt daarmee een nauwkeurige oplossing voor MC-cartridge voorversterkers in platenspelers en hoogwaardige home audio systemen. De wikkelstructuur bestaat uit twee spoelen, elk met één secundaire winding omgeven door twee primaire windingen, wat bijdraagt aan de brede en gecontroleerde frequentierespons.
De amorfe stripkern is een belangrijk onderdeel van het LL1678 ontwerp. In tegenstelling tot conventionele mu-metalen kernen slaat dit kernmateriaal geen energie op, waardoor laagfrequente resonantie met externe seriële condensatoren vrijwel wordt geëlimineerd. De transformator is ondergebracht in een mu-metalen behuizing en biedt 3 kV isolatie tussen de windingen en 1,5 kV isolatie tussen windingen en kern.
Alle windinguiteinden zijn uitgevoerd op de pinnen, wat verschillende aansluit- en overzetverhouding-alternatieven mogelijk maakt. Aanbevolen configuraties zijn onder andere 1:8 voor 150 ohm tot 10 kΩ, 1:16 voor 25 ohm tot 10 kΩ en 1:32 voor 10 ohm tot 10 kΩ. Deze flexibiliteit maakt de LL1678 geschikt voor zorgvuldig afgestemde audio-componenten en op maat gemaakte phono-ingangsontwerpen.
Prestatiespecificaties omvatten een frequentierespons van 10 Hz tot 90 kHz binnen ±1 dB met gebalanceerde uitgang, of 10 Hz tot 35 kHz binnen ±1 dB met ongebalanceerde uitgang, bij gebruik van aansluitalternatief A. De vervorming blijft onder 0,5% bij -8 dBU en 50 Hz met de primaire windingen in serie en een bronimpedantie van 50 ohm. De compacte PCB-footprint gebruikt 2,54 mm pinafstand, 22,86 mm rijafstand, een aanbevolen PCB-gatdiameter van 1,5 mm en het gewicht bedraagt 27 g.
