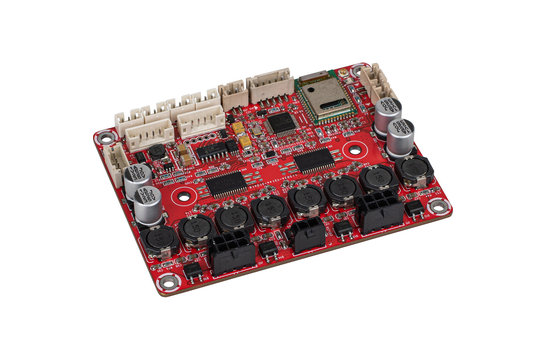

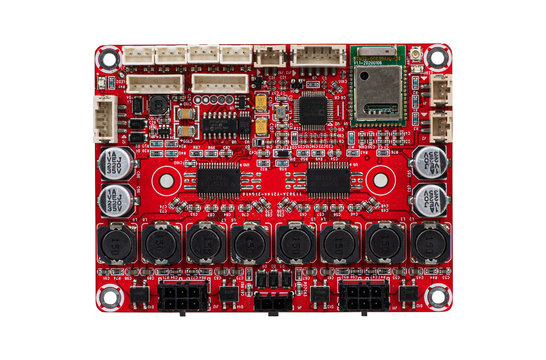

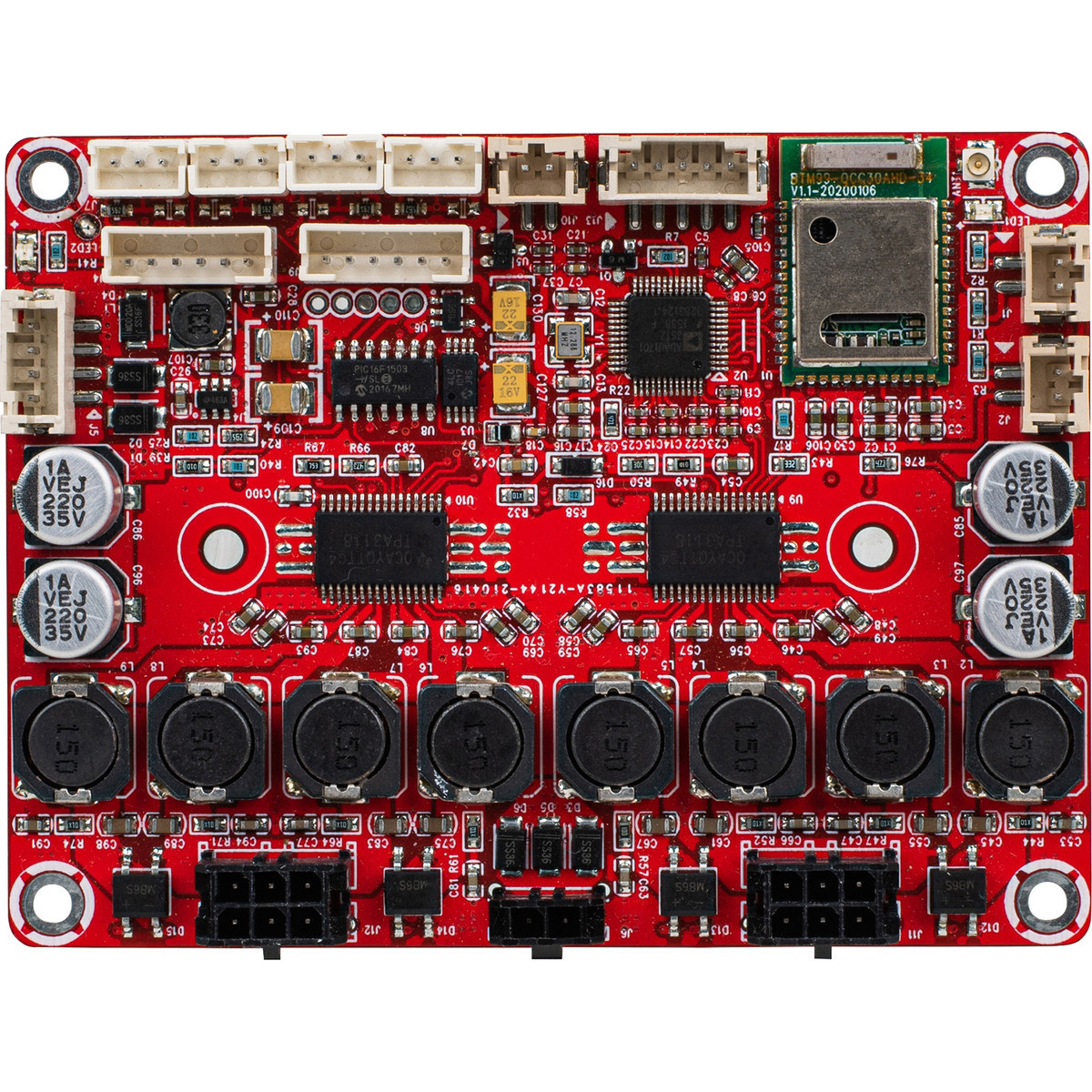

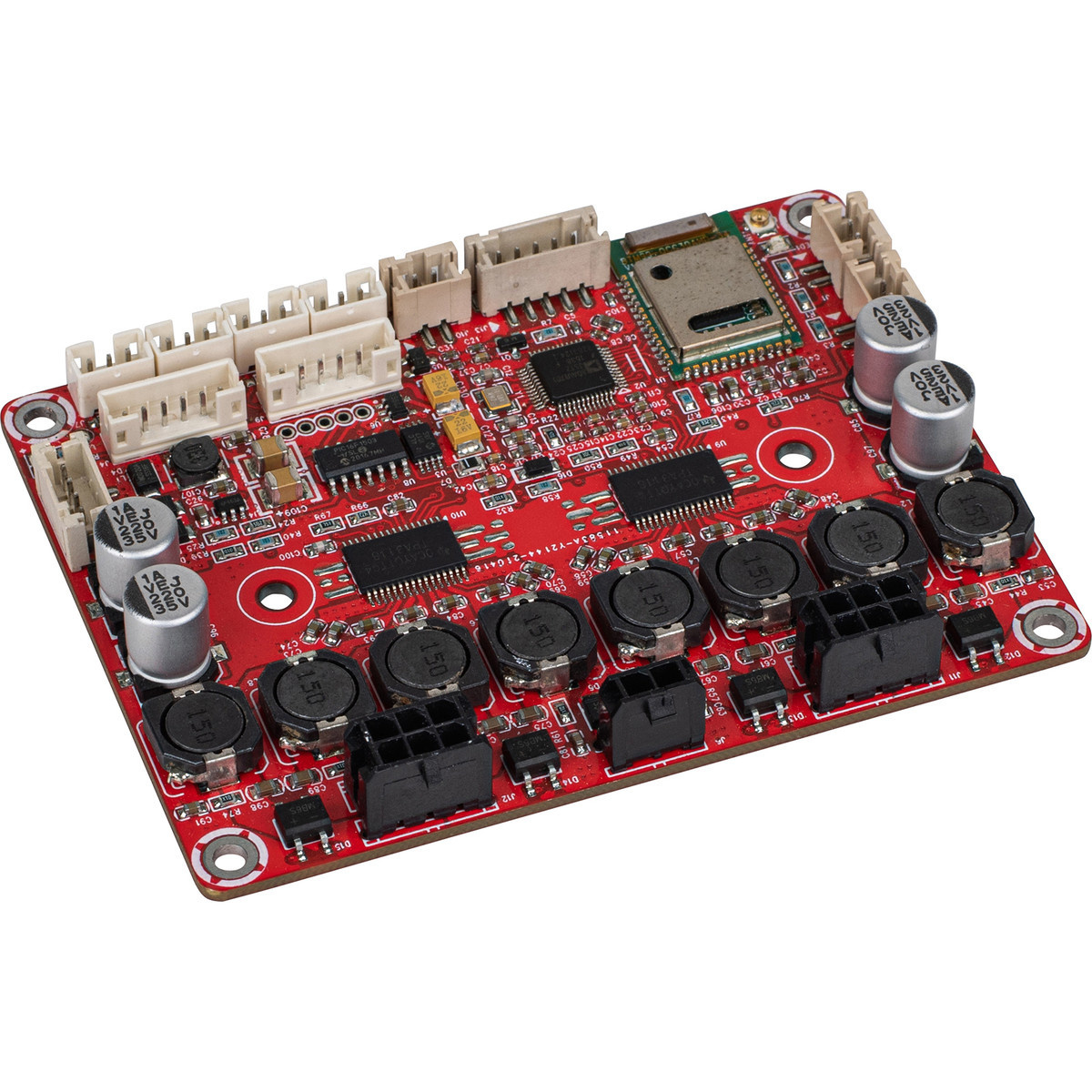

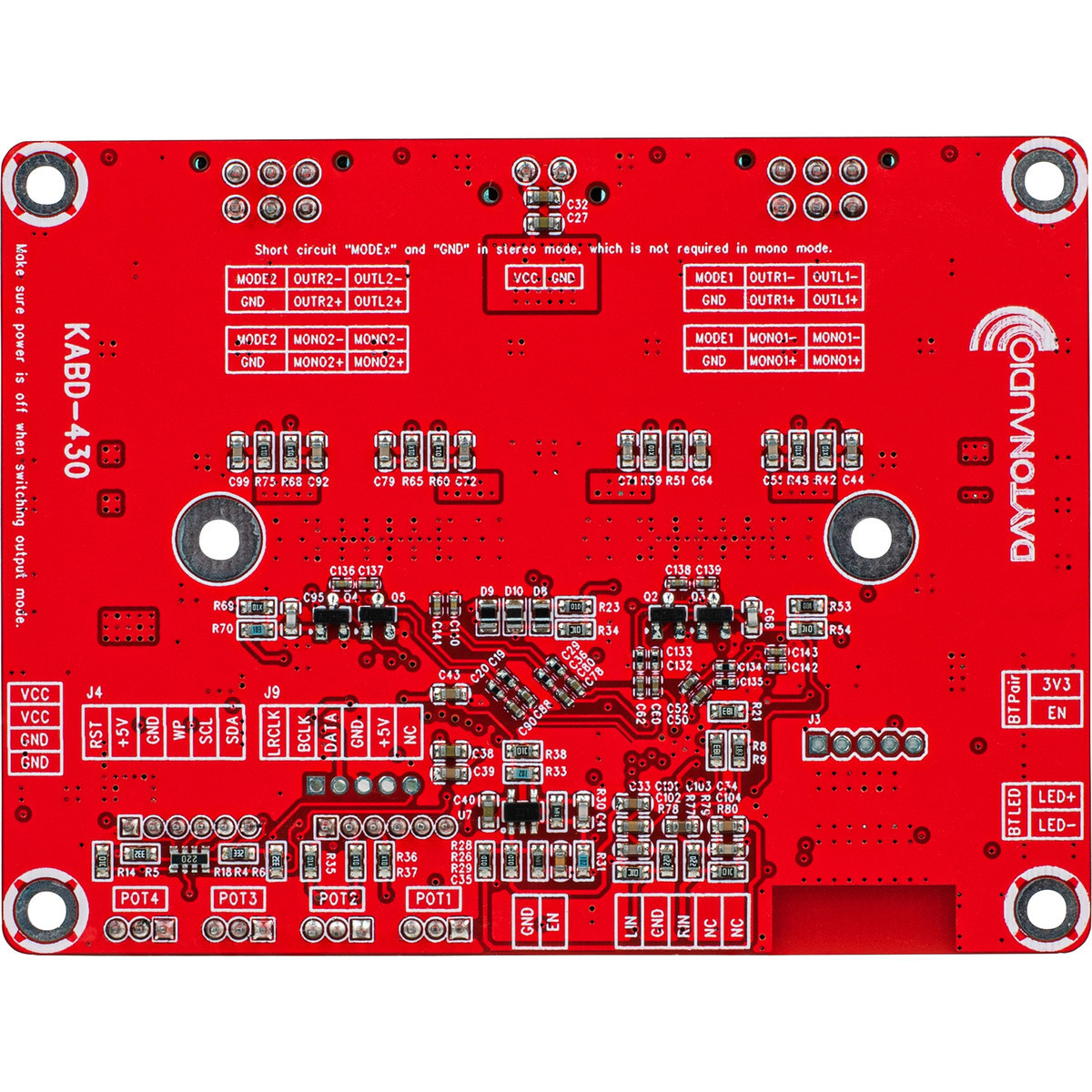

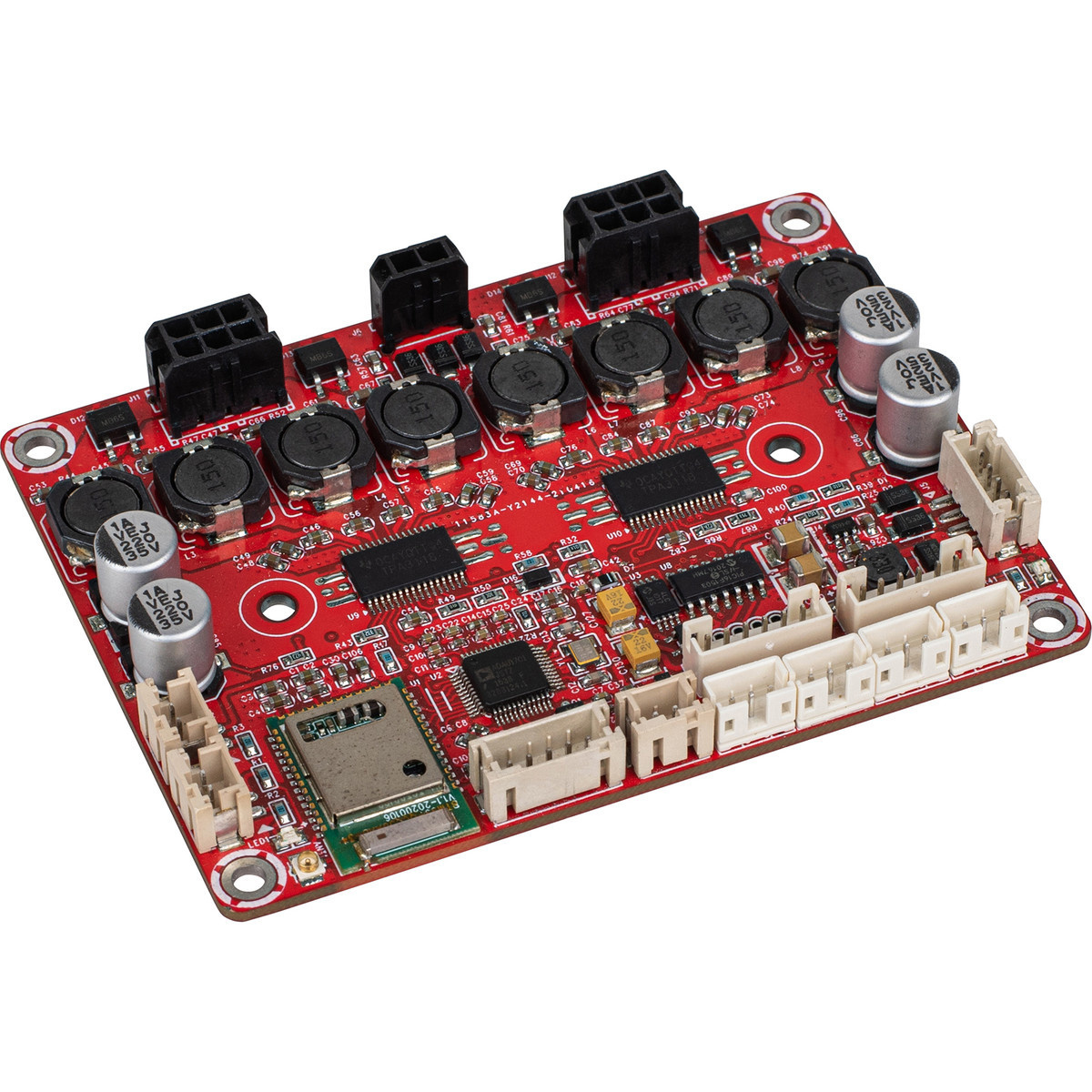

Dayton Audio KABD-430 4 x 30W alles-in-één versterkermodule

Hoogtepunten

• Alles-in-één bordontwerp vermindert de ruimte die nodig is voor audio-doe-het-zelfprojecten
• Kabelbomen maken de installatie snel en eenvoudig zonder dat solderen nodig is -- inclusief voeding, Bluetooth-resetknop en twee sets luidsprekerkabels
• Afzonderlijke poorten voor voeding via batterij of directe DC-ingang van 12 tot 24V stroombron
• Programmeren met SigmaStudio-software en Dayton Audio ICP1- of KPX-programmeermodule-kaarten (apart verkrijgbaar)
• Efficiënt vermogen van 4 x 30 W van de twee TPA3118-versterkerchips levert een schoon, krachtig signaal voor het creëren van maximaal 4-kanaals audioprojecten

Product details

Dayton Audio KABD-430 4 x 30W alles-in-één versterkermodule met DSP en Bluetooth 5.0 aptX HD

Maak gebruik van het gemak van Bluetooth 5.0 en krachtige DSP om echt aanpasbare audioprojecten te creëren met de toegankelijkheid van draadloze streaming. De Dayton Audio KABD-430 combineert een 4 x 30W versterkermodule, Bluetooth 5.0 en een ADAU1701 digitale signaalprocessor in één versterkermodule. Het bord met vier kanalen biedt de mogelijkheid om uw project uit te breiden op manieren die voorheen onmogelijk waren. Het ontwerp van de KAB-430 stelt u in staat om het geluid van uw volgende doe-het-zelf-audioproject aan te passen met behulp van SigmaStudio-software en Dayton Audio KPX of ICP1 Bluetooth-programmeermodule.

Alles-in-één KABD-430 versterkerbord met DSP en Bluetooth
De KABD-430 vervangt de Dayton Audio DSPB-230 door een groot aantal nieuwe features en functionaliteiten. De KABD-430 biedt Bluetooth-streaming van hoge kwaliteit, externe potentiometers, een eenvoudig programmeerbare DSP en is geoptimaliseerd voor een langere levensduur van de batterij.

Wat is er nieuw?

• Bluetooth 5.0 met aptX HD voor streaming van hoge kwaliteit en over grote afstanden
• Geoptimaliseerd voor een laag stroomverbruik voor projecten op batterijen
• Externe potentiometerpoorten zorgen voor eenvoudige integratie van volume, toonregeling, filters en meer voor elk project

Andere inbegrepen functies

• Betrouwbare en energiezuinige klasse D versterking
• Gebruiksvriendelijke plug-and-play soldeerloze configuratie
• Geïntegreerde ADAU1701 DSP-chip voor optimale signaalcontrole en aanpassing via de gratis SigmaStudio-software
• DSP-gestuurde lijnniveau-uitgang voor het aansluiten van actieve subwoofers of externe versterkers
• Bluetooth 5.0 of AUX-ingang op lijnniveau maakt draadloze en bekabelde audioverbindingen mogelijk.

Hoogwaardige audioprestaties
Het Dayton Audio KABD-430 DSP-versterkerbord levert geluid van hoge kwaliteit zonder veel stroom te verbruiken. Dit komt door de zeer efficiënte TPA3118 Klasse D versterkerchip. De TPA3118 werkt met een efficiëntie van 88%, waardoor een groot koellichaam niet meer nodig is en de totale omvang kleiner wordt. De hoge efficiëntie wordt een groot voordeel bij het gebruik met batterijen, omdat het de speeltijd van een enkele lading verlengt. De zeer lage vervorming en POP-vrije prestaties maken deze hifi-versterkermodule tot een onmisbaar onderdeel van elke high-end audioproject.

Geïntegreerde DSP-chip
In tegenstelling tot andere versterkerborden bevat de Dayton Audio KABD-430 een ingebouwde ADAU1701 DSP-chip. Dankzij de ADAU1701 DSP-chip zijn de mogelijkheden voor EQ, crossover, basverbetering, time alignment en meer vrijwel onbeperkt. Maak met gemak geavanceerde cross-overs zonder condensatoren, spoelen of voorversterkerborden en krijg vrijwel onmiddellijk feedback over hoe uw project klinkt. SigmaStudio-software en Dayton Audio DSPB-ICP1- of KPX-programmeermodules (afzonderlijk verkrijgbaar) worden gecombineerd zodat u audioparameters kunt instellen om geluid van hifi-kwaliteit te produceren. Download SigmaStudio op uw desktop- of laptopcomputer en sluit het kleine ICP1- of KPX-bord aan op de USB-poort met behulp van een USB-kabel (apart verkrijgbaar). Om het geluid snel aan te passen zijn er vier potentiometers (afzonderlijk verkrijgbaar) die in vier aansluitingen op het KABD-430 versterkerbord kunnen worden gestoken.

Bluetooth van de hoogste kwaliteit
De Dayton Audio KABD-430 bevat een ingebouwde Qualcomm Bluetooth 5.0-module met aptX HD. Het voordeel van Bluetooth 5.0 is het lage stroomverbruik, waardoor de speeltijd van projecten op batterijen wordt verlengd. De streaming audiokwaliteit is vergelijkbaar met die van cd's, aangezien de Bluetooth-chip aptX, aptX HD, aptX LL, SBC en AAC ondersteunt. Hoge ontvangstgevoeligheid met RF-vermogen tot 9 dBm en -90 dBm, en een ingebouwde antenne zorgen voor stabiele draadloze verbindingen tot 15 m (50 ft.). Dankzij de ingebouwde externe antenne-aansluiting kan het KAB-bord worden gemonteerd in een metalen behuizing met een externe antenne (apart verkocht). Deze volledig functionerende module is ontworpen en gebouwd voor Bluetooth-demonstratiedoeleinden en biedt een kant-en-klare oplossing voor Bluetooth-certificering voor consumptiegoederen. Als de toepassing van dit bord voor hobbyisten of industriële doeleinden is, is er verder niets nodig om te genieten van het gemak van het koppelen en streamen van Bluetooth-audio van hoge kwaliteit. De KABD-430 is ook CE- en FCC-klaar voor certificeringsdoeleinden.

Bij de KABD-430 worden drie kabelbomen geleverd: een voor gelijkstroom, een voor de Bluetooth-resetknop en de andere voor aansluiting op stereoluidsprekers. Voor veel gebruikers zijn deze kabels alles wat nodig is om een project te voltooien. Omdat ze extra ingebouwde aansluitingen hebben, zijn kabelbomen (afzonderlijk verkrijgbaar) beschikbaar om de installatie te versnellen en stabiele verbindingen te maken zonder te solderen. Dayton Audio biedt ook een verscheidenheid aan accessoires om de installatie nog eenvoudiger te maken.

Het toevoegen van optionele potentiometerbedieningen was nog nooit zo eenvoudig
Volledig aanpasbaar met SigmaStudio, externe potentiometers kunnen worden geprogrammeerd voor de directe aanpassing van de volumeregeling, toonregeling, hoog- en laagdoorlaatfilters en nog veel meer.
Stel limieten in voor het maximale volume om onbedoelde overbelasting van uw luidsprekers te voorkomen.
Kunt u geen standaard treble-niveau kiezen voor uw draagbare luidspreker? Zet er een treble-knop op en pas deze ter plekke aan. Ben je overdag dol op de bas, maar wil je hem 's nachts zachter zetten? Voeg een basknop toe! Stel hoog/laag doorlaatfilters met een variabele frequentie in om je geluid te verfijnen. De koppen van de potentiometers kunnen ook worden geconfigureerd als tuimelschakelaars of drukknoppen voor het omschakelen van presets of aangepaste geluidsmodi.

Wat heb ik nodig om mijn KABD-versterker op SigmaStudio aan te sluiten?

• Een Windows-pc/laptop met een beschikbare USB-poort
• De gratis SigmaStudio-download
• Een KABD-versterker en aanbevolen voeding
• Een compatibele USBi-programmeermodule en USB-kabel
• Dayton Audio DSPB-ICP1 (micro-USB)
• Dayton Audio KPX (USB type C)



Bass optimalisatie

Laagdoorlaat- en infrasonische (hoogdoorlaat) filters bieden totale controle over het bereik dat uw woofers spelen, en precieze PEQ kan de basrespons van de woofer naar uw smaak optimaliseren. EQ kan zelfs worden gebruikt om 'room equalization' toe te passen om de nauwkeurigheid van de basprestaties van uw luidspreker in een specifieke kamer te verbeteren.

Dynamische basverbetering

Dynamic Bass Enhancement verhoogt het basaandeel bij lagere volumes en verlaagt het basaandeel bij hogere volumes. Dit is gebruikelijk bij commerciële Bluetooth-luidsprekers en zorgt voor een vol, baszwaar geluid van kleine drivers of exciters bij lagere volumes, maar beschermt ze tegen oversturing bij hogere volumes.

superbas

Het SuperBass-algoritme gebruikt principes uit de psychoakoestiek om de perceptie van de bas te verbeteren door harmonieën te genereren boven de gekozen crossover-frequentie. Dit kan vooral handig zijn bij het gebruik van kleine drivers of exciters.

Basversterking

Het Dynamic Bass Boost-algoritme van Analog Device zorgt voor meer basversterking bij een lager ingangsniveau dan bij hogere volumes. Dit type versterking komt vaak voor bij draagbare luidsprekers, waardoor het effect ontstaat dat de luidspreker vol en basachtig klinkt bij lage volumes, maar voorkomt dat de luidspreker wordt overstuurd bij hogere volumes.



Nauwkeurige toonregeling

Dit kunnen dingen zijn zoals selectieve basversterkingen, treble-versterkingen of zelfs gewoon precieze filters om andere fouten in de frequentierespons te corrigeren.

Parametrische EQ

Er zijn veel soorten filterblokken, maar het parametrische EQ-blok zorgt voor een grafische, gebruiksvriendelijke en nauwkeurige aanpassing van talloze banden met piekfilters, hoog-/laagdoorlaatfilters, toonplanken en meer.

Potentiometergestuurde filters

Bedien uw filters met de externe potentiometers die het filter aanpassen op basis van de positie van de potentiometer. Dit filter werkt door vooraf een specifiek aantal filters te berekenen op basis van gebruikersparameters en deze vervolgens op te slaan in het DSP-geheugen.

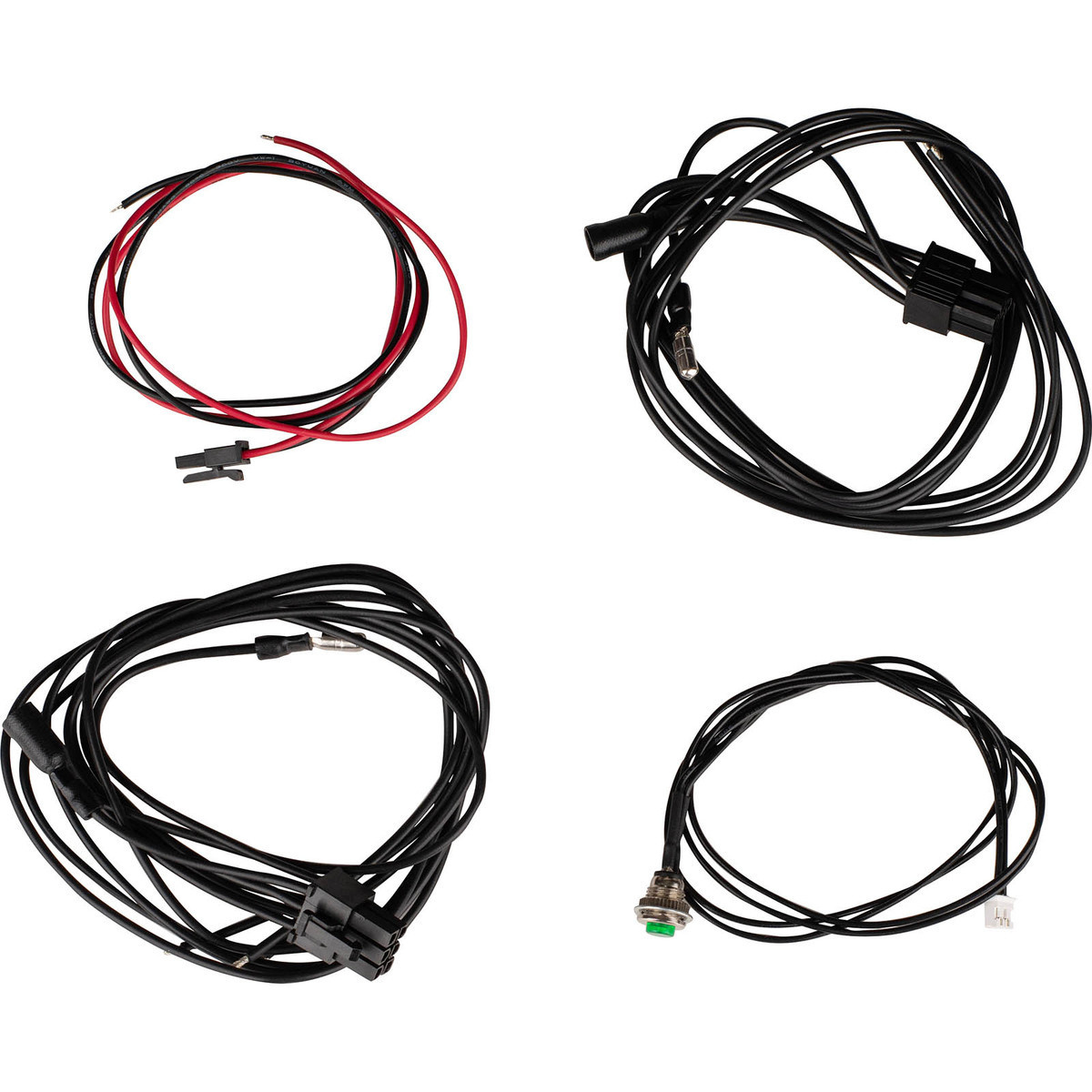

Pakket bestaat uit

• Eén Dayton Audio KABD-430 DSP-versterkermodule
• Een 2-aderige voedingskabel 50.8cm
• Twee 6-aderige luidsprekerkabels 50.8cm
• Eén Bluetooth-resetknop met een 50.8cm kabel



Specificaties: Uitgangsvermogen (met 24 VDC voeding): 4 x 30 W @ 8 ohm • SNR: 96 dB 4 x 30 W @ 8 ohm, THD+N=1%, 25,8 dB, A-weging • THD+N: 0,08 % 10W @ 8 ohm 1 kHz 26 dB • Frequentierespons: 20 tot 20.000 Hz (±3 dB) • Impedantie: 4-8 ohm • Aanbevolen voeding: 12 tot 26 VDC, 3A • Montagegaten midden tot midden afstand: 84 x 61 mm • Gat diameter: 3,5 mm • Afmetingen: 9,1 cm L x 6,9 cm B x 2,3 cm H.
