Het CLIO-systeem is een compleet audio- en elektro-akoestisch meetinstrument dat geavanceerde oplossingen biedt voor laboratorium-, veld- en productie-kwaliteitscontrole-toepassingen. De CLIO 12 is ontworpen om de FW-02 Audio interface te ondersteunen en aan te sturen.
Hoogtepunten
- Krachtig luidsprekermeet- en testsysteem voor professionals en veeleisende hobbyisten
- Nauwkeurige, precieze en betrouwbare meetmogelijkheden voor elk audioapparaat of akoestische test
- Complete tweekanaals professionele A/D & D/A USB 2.0 audio-interface
- Geschikt voor een breed scala aan toepassingen: van het meten van luidsprekers en ruimteakoestiek tot gehoorapparaten en de kwaliteit van productielijnen
Product details
Audiomatica CLIO 12 Standaard

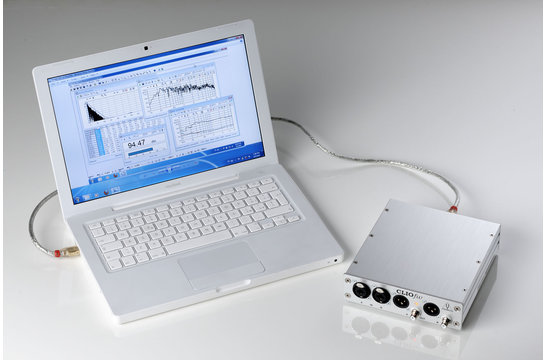

Deze combinatie van de FW-02 interface en de CLIO 12.5 software zorgt voor krachtige, nauwkeurige en betrouwbare metingen. Deze twee onderdelen (hardware plus software) kunnen niet afzonderlijk functioneren. De CLIO 12.5 software heeft een prachtige frisse look, maakt bediening met gebaren mogelijk en is gebaseerd op een ongelooflijk krachtig ontwerp dat de samenvatting is van meer dan 30 jaar ervaring en uitmuntendheid in elektro-akoestische metingen.

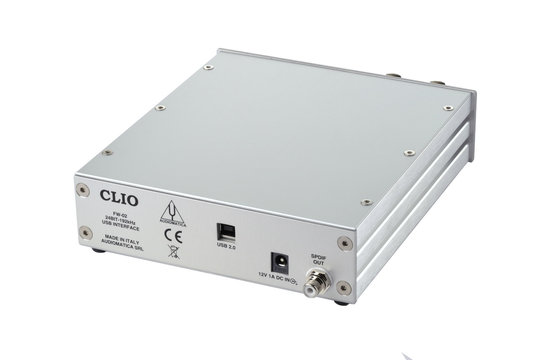

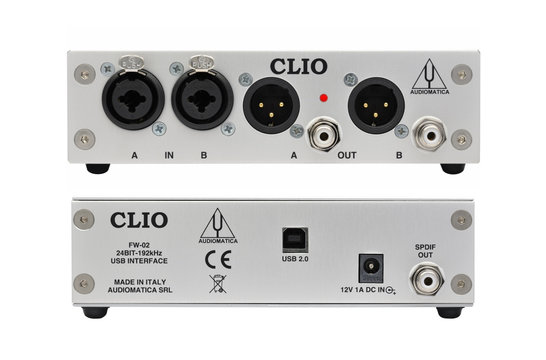

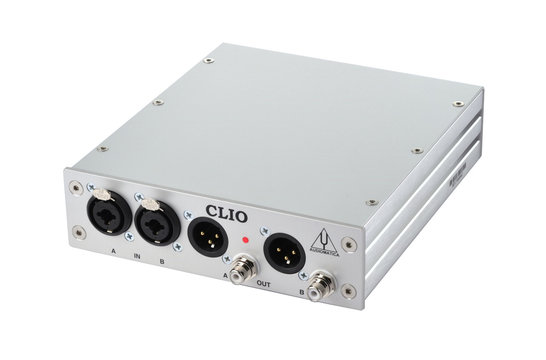

De FW-02 hardware unit is ontworpen als een complete, tweekanaals, professionele A/D & D/A audio front-end voor uw PC; hij wordt op de computer aangesloten via USB 2.0, waardoor u maximale prestaties krijgt. De prestaties van de FW-02 (24-bit @ 192 kHz) vertegenwoordigen de modernste meetmogelijkheden voor elk audioapparaat of elke akoestische test. De FW-02 is uitgerust met gebalanceerde ingangs- en uitgangscircuits van instrumentkwaliteit, met een uitzonderlijk groot bereik aan uitgangsdemping en ingangsversterking. Dit maakt een eenvoudige interface met de buitenwereld mogelijk; de in- en uitgangsloopback-mogelijkheid maakt samen met de interne zeer stabiele spanningsreferentie een eenvoudige en nauwkeurige kalibratie van het hele instrument mogelijk. Dankzij een schakelbare fantoomvoeding kunt u de Audiomatica MIC-01, MIC-02 of MIC-03 of een andere standaard gebalanceerde microfoon rechtstreeks aansluiten op een van de FW-02 ingangen.
Er zijn drie verschillende meettechnieken beschikbaar voor systeemidentificatie en -karakterisering:
- MLS- en LogChirp-analyse met behulp van pseudo-willekeurige ruis of logaritmische piepjes als stimuli
- Sinusoïdaal Sweeps met behulp van sinusoïdale signalen
- FFT, RTA en 'Live'-overdrachtsfunctie waarmee u elke stimulus kunt kiezen, zelfs livemuziek
CLIO biedt u drie alternatieve meettechnieken waarmee u het fysieke fenomeen zoals de frequentierespons, impedantie of andere parameters vanuit drie verschillende gezichtspunten kunt analyseren. Het uiteindelijke resultaat wordt vervolgens gevalideerd door de consistentie van deze metingen; Deze methode heeft de voorkeur van veel deskundige technici.
De volgende gespecialiseerde bedieningspanelen zijn bestemd voor andere specifieke metingen:
- Geluidsniveaumeter - IEC61672 geïntegreerde SPL met Leq en frequentieanalyse
- Lineariteit en vervorming - meet het niet-lineaire gedrag van elektronische apparatuur
- Interactieve LCR-brug - maakt het mogelijk om passieve componenten direct te meten
- Wow&Flutter Meter met tijd- en frequentieanalyse
- Frequentie teller
Naast gemeten resultaten krijgt u geavanceerde nabewerkingstools voor:
- Thiele&Small Parameters voor luidsprekerkarakterisering
- ISO 3382 Akoestische parameters voor karakterisering van kamers en auditoria
- Watervalgrafiek om geluidsverval te evalueren als 3D- of kleurengrafieken
- Richtingsgevoeligheidsanalyse voor luidsprekerkarakterisering als kleurenkaarten, cirkelvormige of 3D-plots
- Wavelet-analyse voor karakterisering van gezamenlijke tijd-frequentieluidsprekers
Met alle bovengenoemde meet- en nabewerkingstechnieken is het mogelijk om krachtige Quality Control-scripts op maat te maken die elke productielijn van elektronische of elektro-akoestische apparaten kunnen beheren en identificeren.
Opmerking: het CLIO 12-systeem wordt geleverd zonder microfoon. Wij adviseren de MIC-01, MIC-02 of MIC-03 meetmicrofoon van Audiomatica.
