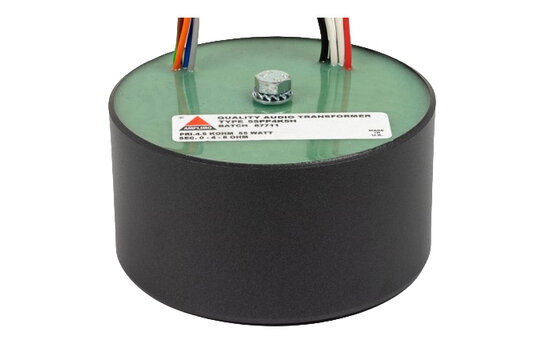

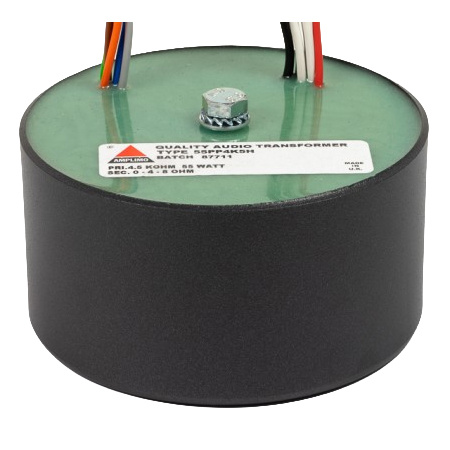

De Amplimo 55PP4K5H is een breedbandige ringkernbuis-uitgangstransformator voor push-pull versterkerontwerpen, met een primaire impedantie van 4,5 kΩ, 0-4-8 Ω secundaire aftakkingen, 35% UL-aftakkingen en een nominaal vermogen van 55 W.
Amplimo 55PP4K5H Uitgangstransformator Push-Pull 25 Watt Breedbandige ringkernbuis-uitgangstransformator

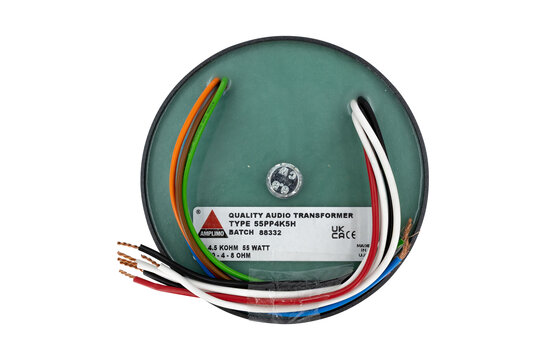

De Amplimo 55PP4K5H is ontworpen voor buizenversterkers met een push-pull uitgangstrap. De primaire impedantie bedraagt 4,5 kΩ, terwijl de secundaire zijde aansluitingen biedt voor 0, 4 Ω en 8 Ω. De transformator gebruikt duidelijk gemarkeerde draadaanduidingen voor anode, B+, ultra-lineaire aftakkingen en luidsprekeruitgangen, waardoor een nette integratie in geschikte versterkerbouw mogelijk is.
De prestaties zijn gericht op een breed frequentiebereik en gecontroleerd magnetisch gedrag. De transformator biedt een -3 dB frequentiebereik van 7 Hz tot 95 kHz, met een vermogensbandbreedte vanaf 19 Hz. Elektrische eigenschappen zijn onder andere 1150 H primaire inductantie, 7 mH primaire lekinductantie en 580 pF primaire capaciteit.

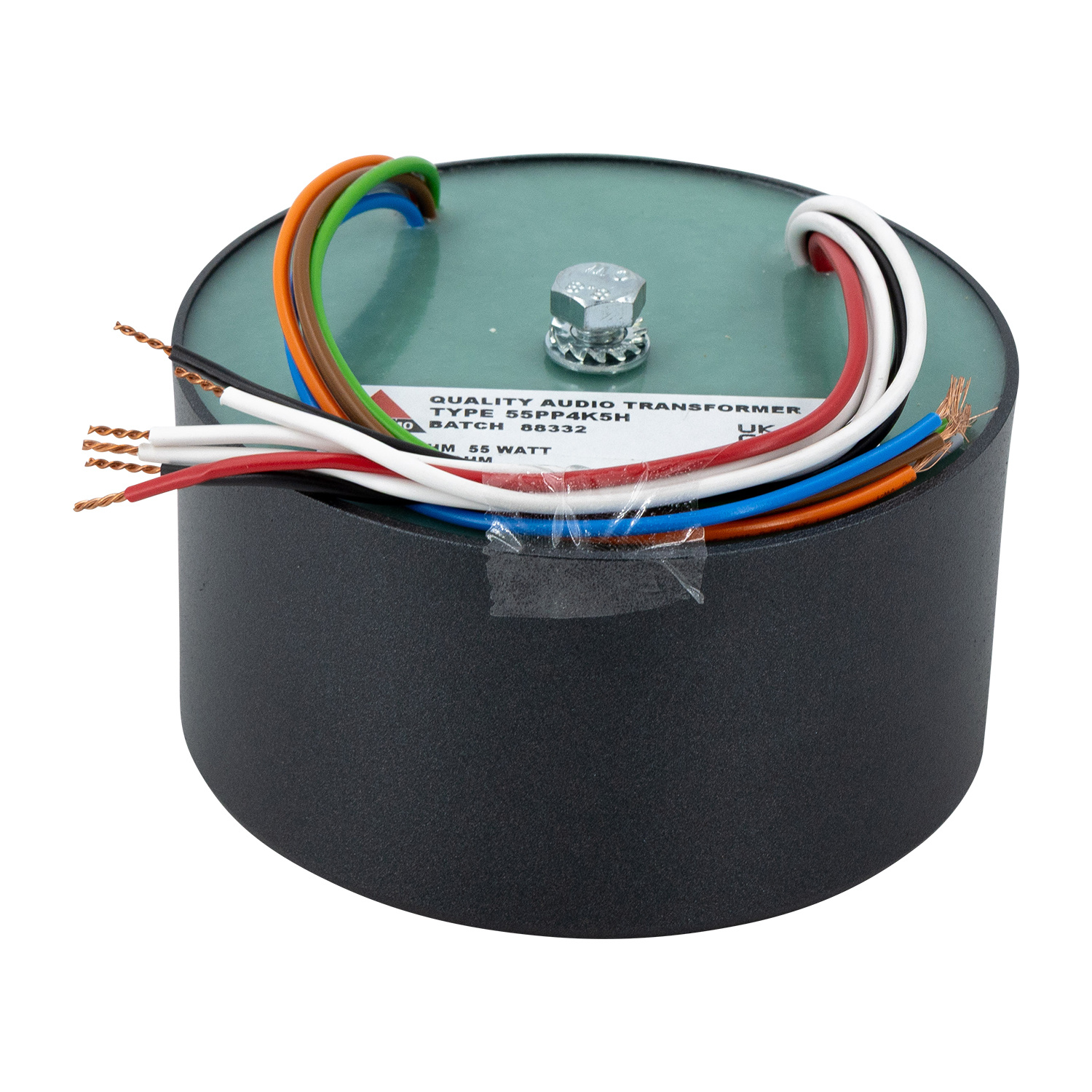

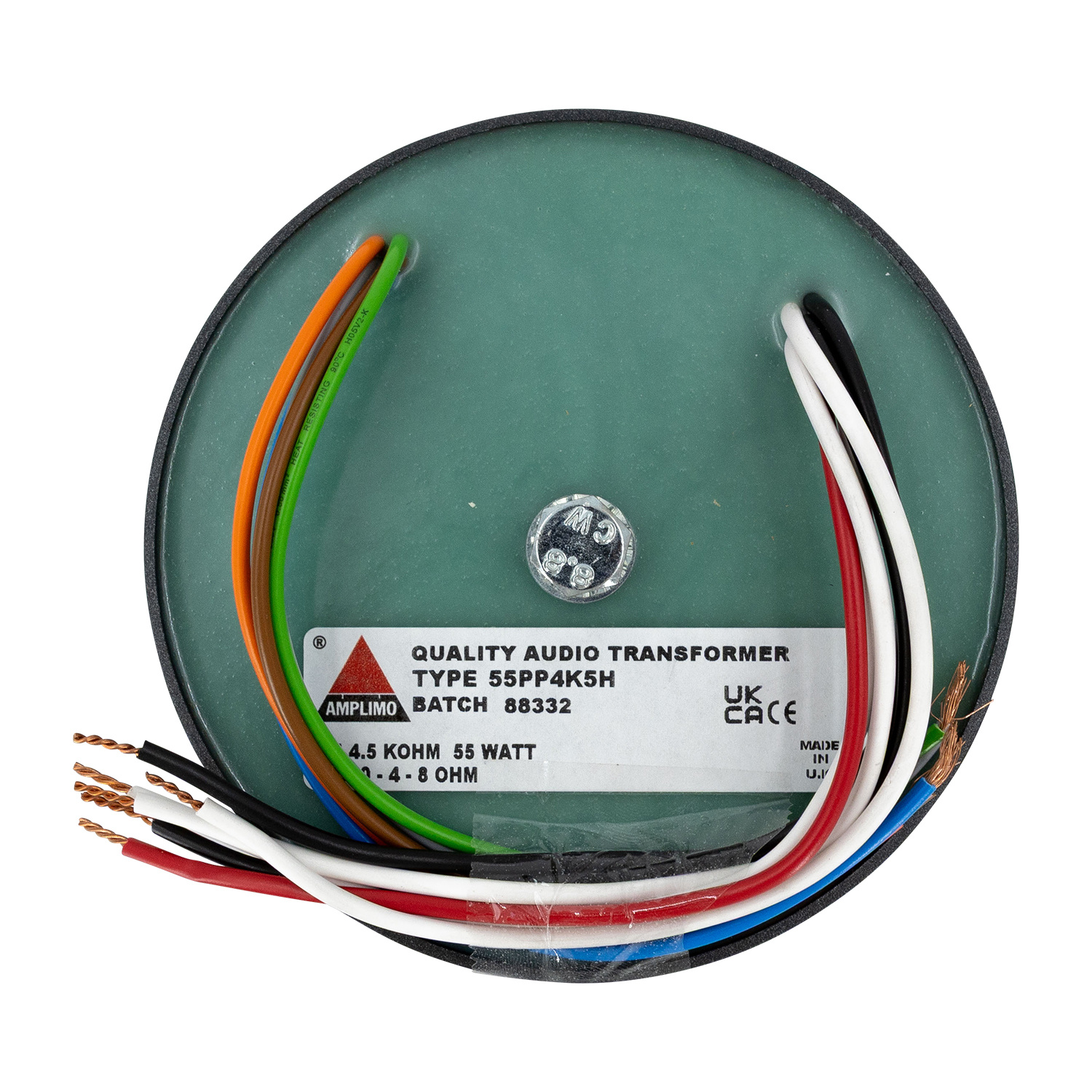

De 55PP4K5H beschikt over 35% ultra-lineaire aftakkingen, geleverd via de groene en grijze draden. Indien deze UL-draden niet worden gebruikt, moeten ze zorgvuldig worden geïsoleerd met krimpkous. De secundaire aftakkingen zijn bedoeld om één tegelijk te gebruiken, en de witte draden moeten altijd met elkaar verbonden zijn, net als de zwarte draden.

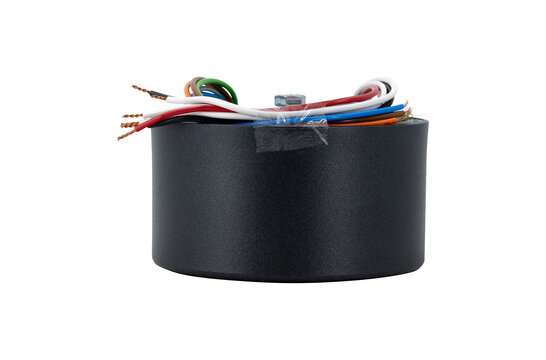

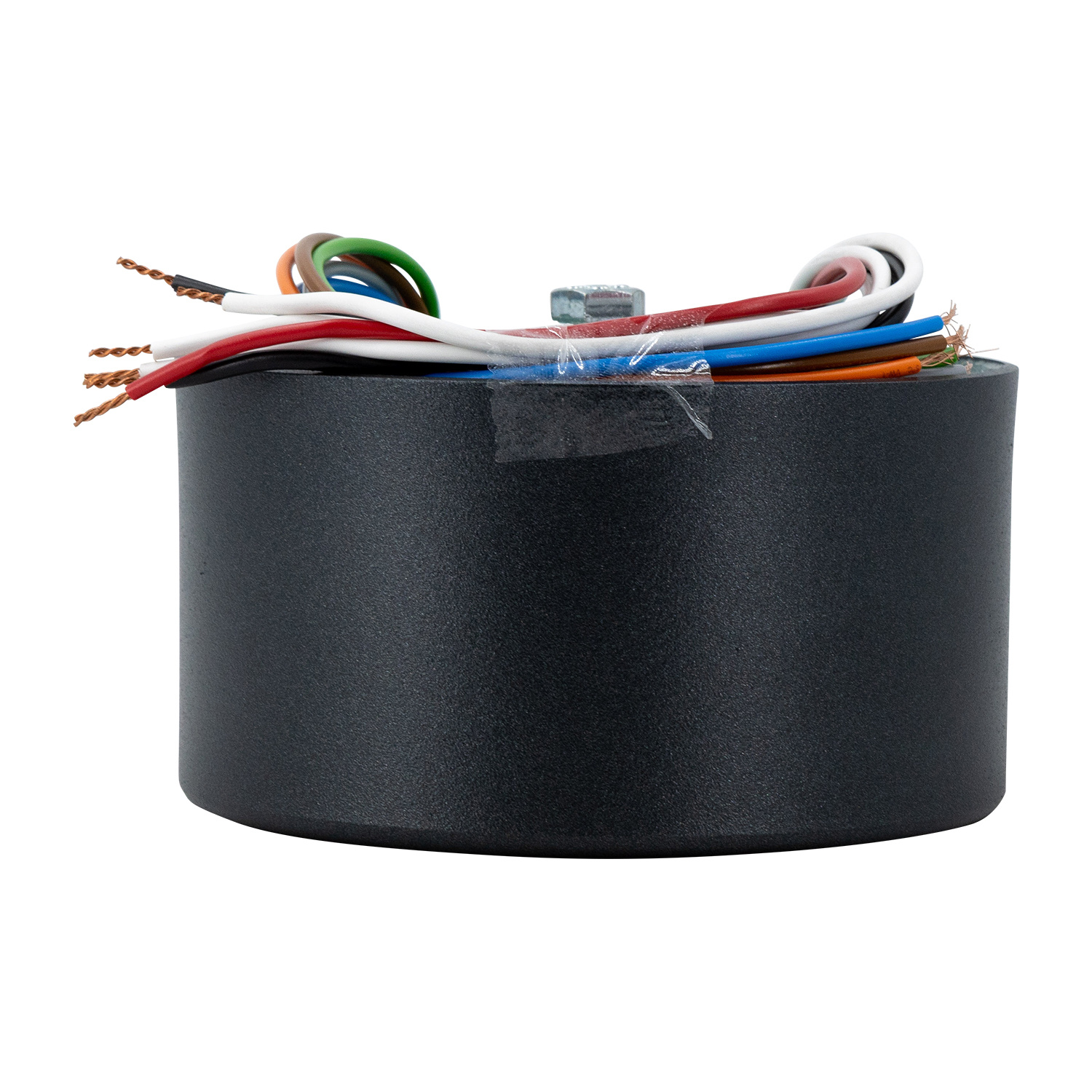

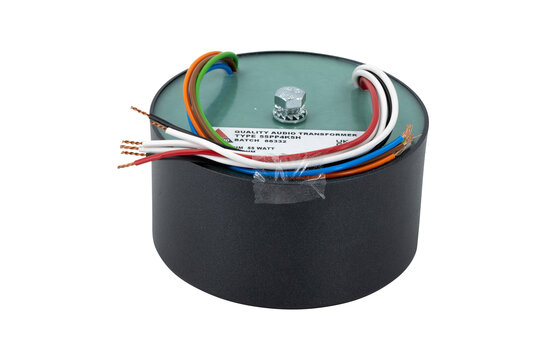

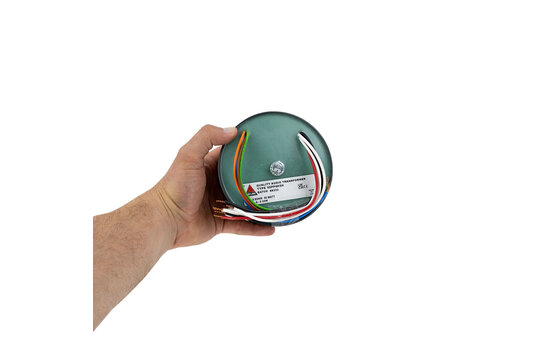

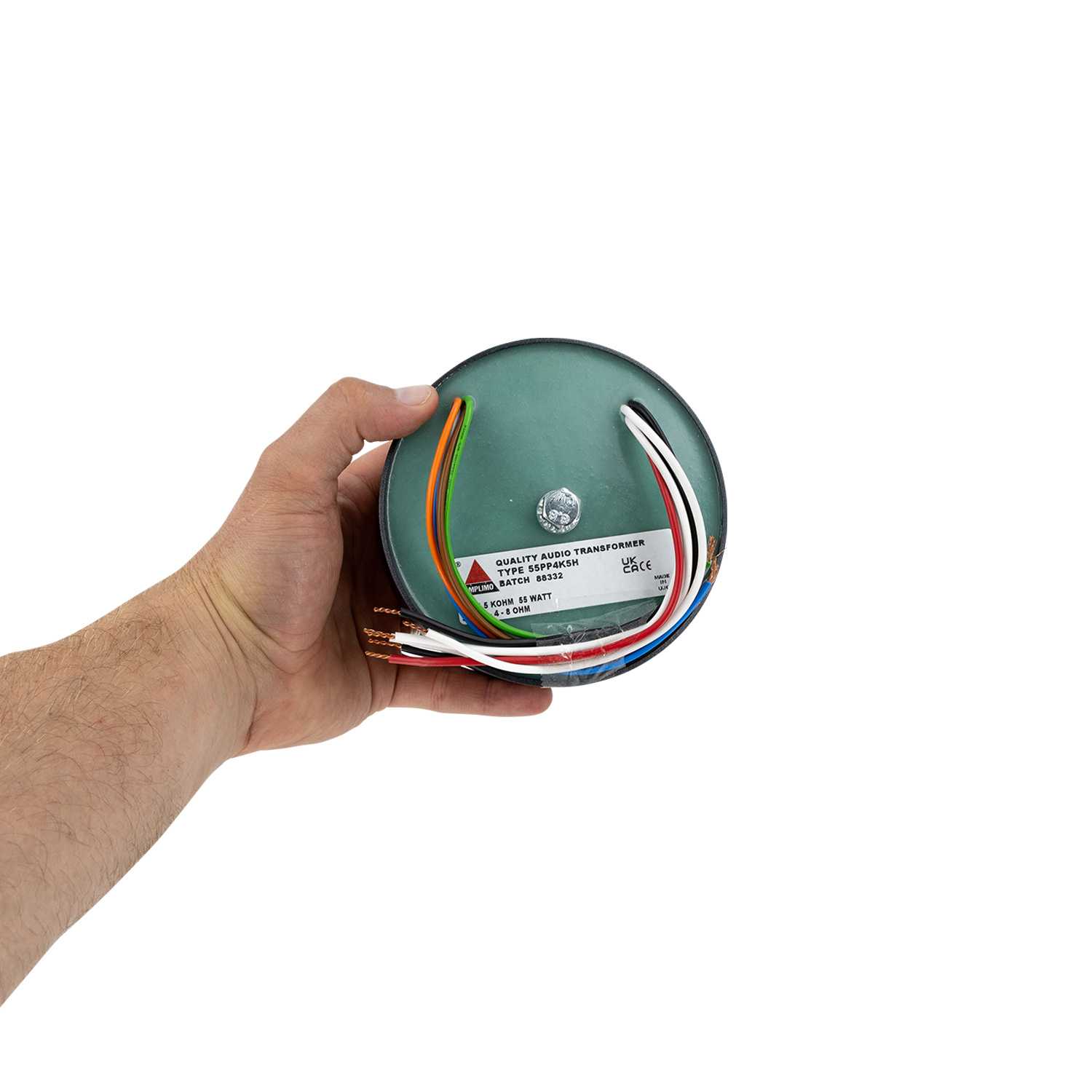

Mechanisch gezien is deze transformator ingegoten in een zwart gestructureerde aluminium behuizing voor een robuuste afwerking. Hij meet 126 mm in diameter en 66 mm in hoogte, gebruikt een M8 x 20 centrale bout voor montage, heeft 200 mm draadlengen en weegt 2,6 kg. Door dit ontwerp is het een gespecialiseerde keuze onder hoogwaardige audiocomponenten voor buizenversterkerbouw en servicewerk.
