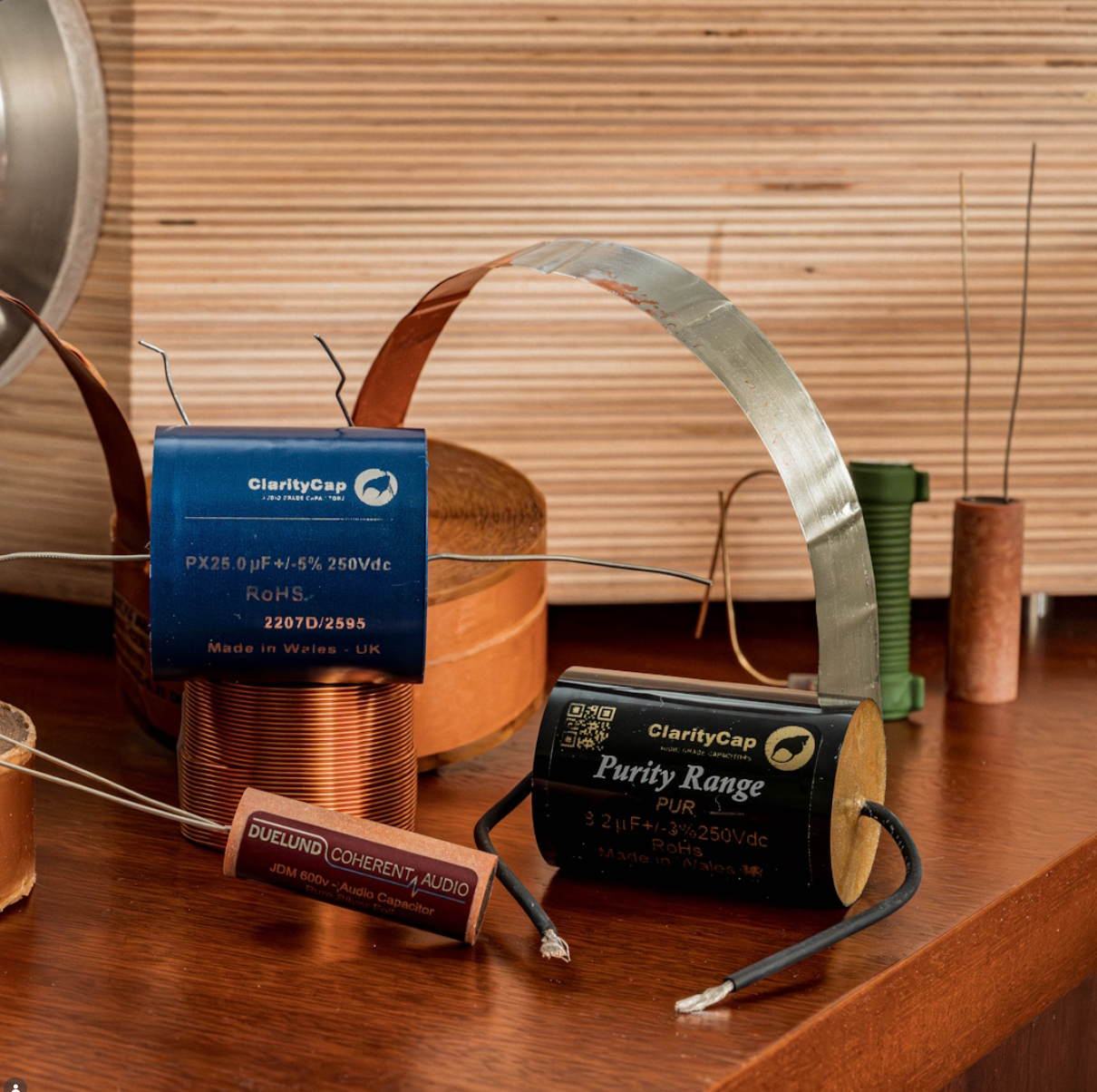

5 piccoli componenti che influenzano il suono dei diffusori

Quando pensi alla qualità del suono di un diffusore, probabilmente ti vengono in mente il woofer, il tweeter o l'amplificatore. È comprensibile, perché sono i componenti più visibili e conosciuti. Tuttavia, anche elementi più piccoli svolgono un ruolo fondamentale all'interno del sistema audio. Condensatori, induttori e resistenze sono spesso nascosti nel diffusore, ma contribuiscono a determinare quali frequenze raggiungono i singoli altoparlanti e come funziona l'intero sistema. Se ami costruire diffusori fai-da-te o migliorare un progetto esistente, conoscere questi componenti ti aiuterà a scegliere in modo più consapevole. Vediamo cinque elementi importanti, con alcuni esempi delle serie premium del produttore danese Duelund Coherent Audio.

1. Condensatori audio: quali frequenze vengono trasmesse?

A cosa serve un condensatore audio in un filtro crossover? Un condensatore può immagazzinare temporaneamente energia elettrica e presenta un'impedenza che varia in funzione della frequenza. In un semplice filtro passa-alto, un condensatore collegato in serie al tweeter attenua le frequenze più basse, lasciando passare più facilmente quelle alte. Questo è importante perché un tweeter è progettato per riprodurre le alte frequenze e può subire distorsioni o danni se riceve un'eccessiva quantità di energia alle basse frequenze. La capacità di un condensatore si misura in farad, ma nei crossover per diffusori si utilizzano generalmente valori espressi in microfarad (µF).

Perché è importante? Il valore della capacità influenza la gamma di frequenze che raggiunge il tweeter. Insieme all'impedenza dell'altoparlante e agli altri componenti del filtro, determina il comportamento elettrico del crossover. Per questo motivo, sostituire un condensatore con un modello di capacità diversa può modificare la risposta del filtro, anche se il nuovo componente è più costoso.

Condensatori Duelund per crossover di alta qualità

Per i progetti audio fai-da-te più esigenti, Duelund Coherent Audio propone diverse serie di condensatori audio specializzati. Il marchio danese si colloca nel segmento premium dei componenti crossover e dedica particolare attenzione ai materiali e ai metodi di costruzione. Tra le serie disponibili troviamo:

Serie Duelund CAST PIO: Questi condensatori utilizzano una costruzione paper-in-oil, nella quale carta e olio fanno parte del sistema dielettrico. Sono progettati per applicazioni audio esigenti, inclusi i crossover passivi per diffusori.

Serie Duelund CAST PP: Questa serie utilizza il polipropilene come materiale dielettrico. Combina la costruzione CAST con le proprietà elettriche del polipropilene ed è adatta alle applicazioni in cui sono importanti caratteristiche elettriche stabili.

Serie Duelund JDM Copper: La serie JDM Copper utilizza una struttura con lamina di rame ed è sviluppata per circuiti audio di alta qualità. Offre un'ulteriore alternativa costruttiva per gli appassionati che desiderano confrontare materiali e componenti diversi.

La scelta del condensatore più adatto dipende dal progetto del filtro, dalla capacità richiesta, dalla tolleranza e dalle altre specifiche elettriche. Un condensatore più costoso non garantisce automaticamente una qualità sonora superiore se le sue caratteristiche non sono adatte al circuito.

2. Induttori crossover: il complemento dei condensatori

Mentre un condensatore in un semplice circuito in serie lascia passare più facilmente le frequenze alte, un induttore si comporta in modo diverso. Un induttore, chiamato anche bobina, oppone una maggiore reattanza alla corrente alternata all'aumentare della frequenza. In un semplice filtro passa-basso viene spesso collegato in serie al woofer per attenuare le frequenze più alte, consentendo al driver di ricevere principalmente la gamma di frequenze per cui è stato progettato. L'induttanza si misura in henry (H), ma nei crossover per diffusori viene generalmente espressa in millihenry (mH).

Perché è importante? Il valore dell'induttanza contribuisce a determinare la risposta in frequenza del filtro. Anche la resistenza in corrente continua è importante, perché può influenzare il livello di uscita e lo smorzamento elettrico dell'altoparlante collegato. Lo spessore del conduttore, il materiale e la costruzione sono quindi caratteristiche da considerare attentamente.

Induttori Duelund CAST PIO in lamina di rame

Oltre ai condensatori, Duelund Coherent Audio produce induttori di alta qualità per crossover passivi. La serie Duelund CAST PIO 12 CU comprende induttori realizzati con un conduttore in lamina di rame da 12 AWG. A differenza delle bobine tradizionali con filo rotondo, questi componenti utilizzano una lamina di rame e sono disponibili con diversi valori di induttanza. Per scegliere l'induttore più adatto a un progetto DIY, è importante considerare non soltanto l'induttanza, ma anche la resistenza in corrente continua, la tolleranza e le dimensioni fisiche. La scelta corretta dipende sempre dai requisiti tecnici dell'intero filtro crossover.

3. Resistenze: piccoli componenti che regolano l'equilibrio sonoro

Non tutti gli altoparlanti di un diffusore hanno la stessa sensibilità. Un tweeter, ad esempio, può generare un livello di pressione sonora maggiore rispetto a un woofer quando entrambi ricevono la stessa tensione di ingresso. Per ottenere un equilibrio più uniforme tra le diverse gamme di frequenza, nei crossover passivi vengono spesso utilizzate resistenze. Una configurazione comune è il circuito L-pad, che combina più resistenze per attenuare il segnale diretto a un altoparlante contribuendo a mantenere un'impedenza relativamente costante.

Perché è importante? Una resistenza è caratterizzata dal suo valore in ohm (Ω) e dalla potenza massima che può dissipare in sicurezza. All'interno di un crossover deve essere adatta al carico elettrico e al calore generato durante il funzionamento. Modificare il valore della resistenza può alterare il livello di un altoparlante e la risposta complessiva del filtro. Per questo è essenziale scegliere sia il valore corretto sia una potenza nominale adeguata.

4. Connettori audio: l'importanza di collegamenti affidabili

Un diffusore non è composto soltanto da altoparlanti e componenti crossover. Anche i collegamenti elettrici devono essere affidabili, dai terminali ai cavi interni fino ai connettori. Un contatto difettoso può provocare interruzioni, crepitii o una resistenza elettrica aggiuntiva indesiderata. La qualità del collegamento dipende da fattori come l'accoppiamento meccanico, la pressione di contatto e il corretto montaggio. Nei diffusori passivi si utilizzano spesso connettori a banana, terminali o capicorda, mentre i connettori RCA vengono comunemente impiegati per trasmettere segnali audio tra sorgenti e amplificatori.

Connettori RCA Duelund per segnali audio

Duelund Coherent Audio propone anche connettori RCA specializzati, incluse versioni con materiali isolanti a base di carta. Questa scelta costruttiva riflette l'attenzione del marchio per i materiali utilizzati nei componenti audio. I connettori RCA sono destinati ai collegamenti di segnale tra apparecchiature, ad esempio tra una sorgente audio e un amplificatore. Non devono essere confusi con i terminali o i connettori a banana utilizzati per collegare un amplificatore ai diffusori passivi.

5. Il filtro crossover: dove tutti i componenti lavorano insieme

Il quinto elemento non è un singolo componente, ma un insieme di più elementi: il filtro crossover. In un diffusore con più altoparlanti, il crossover distribuisce le diverse gamme di frequenza ai driver appropriati. Il tweeter riproduce principalmente le frequenze alte, mentre il woofer gestisce quelle più basse. Nei sistemi a tre vie può essere presente anche un midrange. Condensatori, induttori e resistenze vengono combinati in diverse configurazioni circuitali per realizzare questa suddivisione delle frequenze.

Perché è importante? Un crossover ben progettato considera molto più della sola frequenza di taglio. Anche l'impedenza reale, la risposta in frequenza, la sensibilità e le caratteristiche acustiche degli altoparlanti influenzano il risultato. Non basta quindi combinare un condensatore e un induttore per ottenere automaticamente un sistema bilanciato. La qualità dei componenti è importante, ma lo sono altrettanto la progettazione, le misurazioni e la corretta integrazione del filtro.

Quali componenti influenzano maggiormente i diffusori?

Ognuno di questi cinque elementi svolge una funzione specifica. La sua importanza dipende dal progetto e dall'applicazione.

Vuoi migliorare i tuoi diffusori? Parti dal progetto

Può essere allettante sostituire tutti i condensatori o gli induttori di un diffusore esistente con componenti più costosi. Tuttavia, questo non garantisce necessariamente risultati migliori. La qualità sonora dipende dall'interazione tra altoparlanti, cabinet e crossover. Se questi elementi non sono correttamente abbinati, sostituire un singolo componente potrebbe non produrre il miglioramento desiderato. Prima di modificare un filtro, è quindi importante comprendere il progetto originale e la funzione di ogni componente.

Da SoundImports trovi un'ampia selezione di componenti per costruire e modificare crossover, inclusi condensatori, induttori e connettori RCA di Duelund Coherent Audio. Con componenti realizzati artigianalmente in Danimarca, Duelund si rivolge agli appassionati di audio DIY più esigenti, che prestano particolare attenzione alla scelta dei materiali e ai dettagli costruttivi. In questo modo puoi selezionare componenti adatti ai requisiti tecnici e agli obiettivi del tuo progetto audio.
