Il Lundahl LL1593 è un trasformatore audio compatto per applicazioni audio a impedenza media, inclusa la divisione del segnale e configurazioni di collegamento flessibili 1:1 o 1:2.

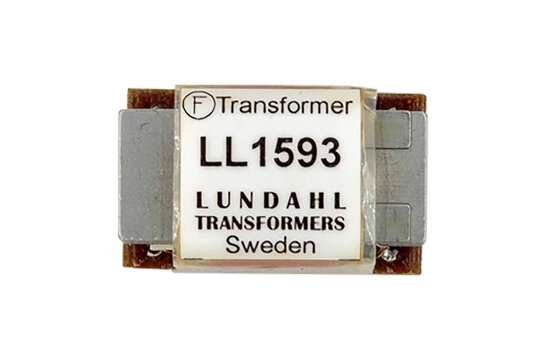

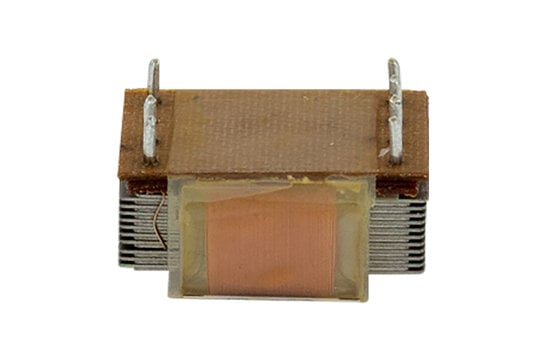

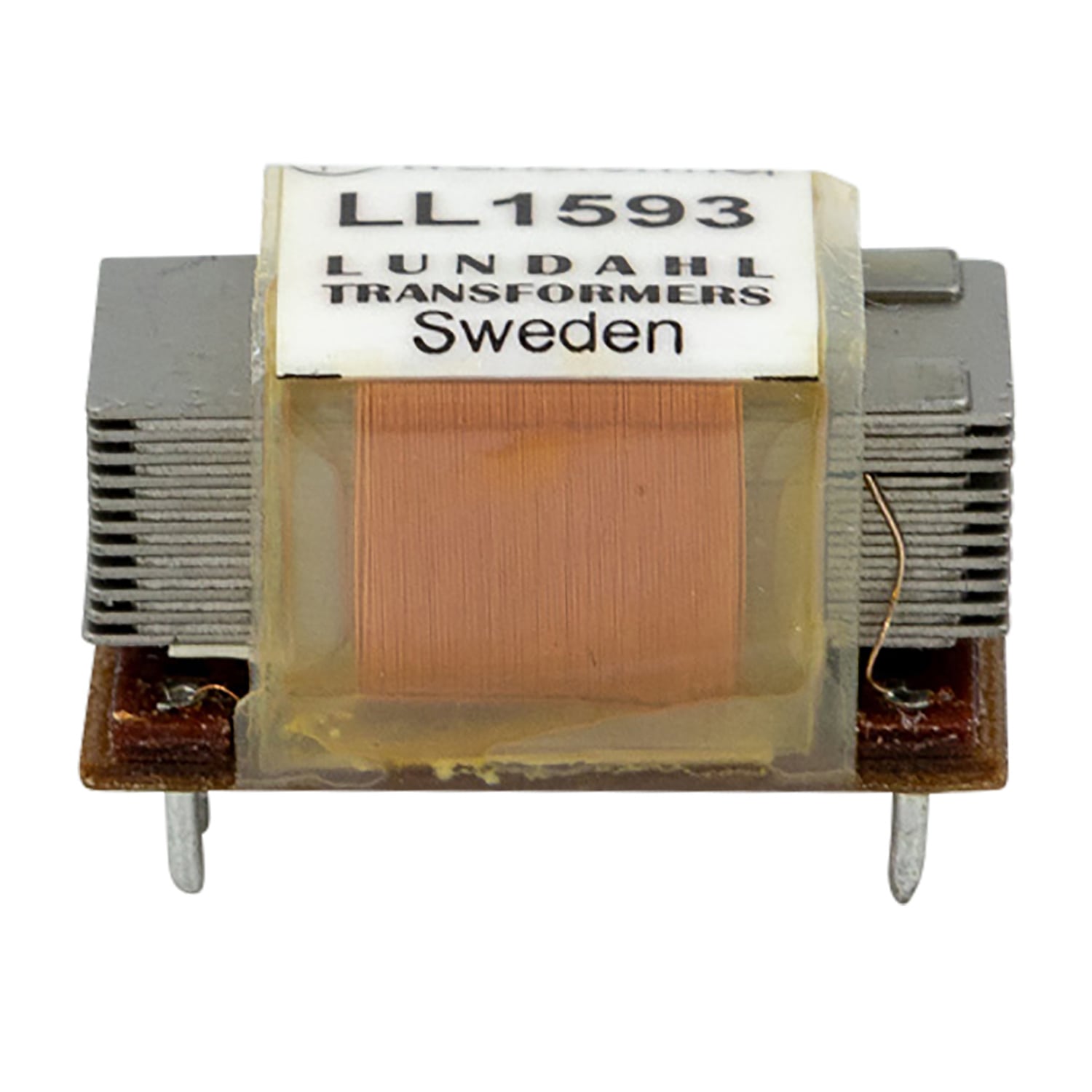

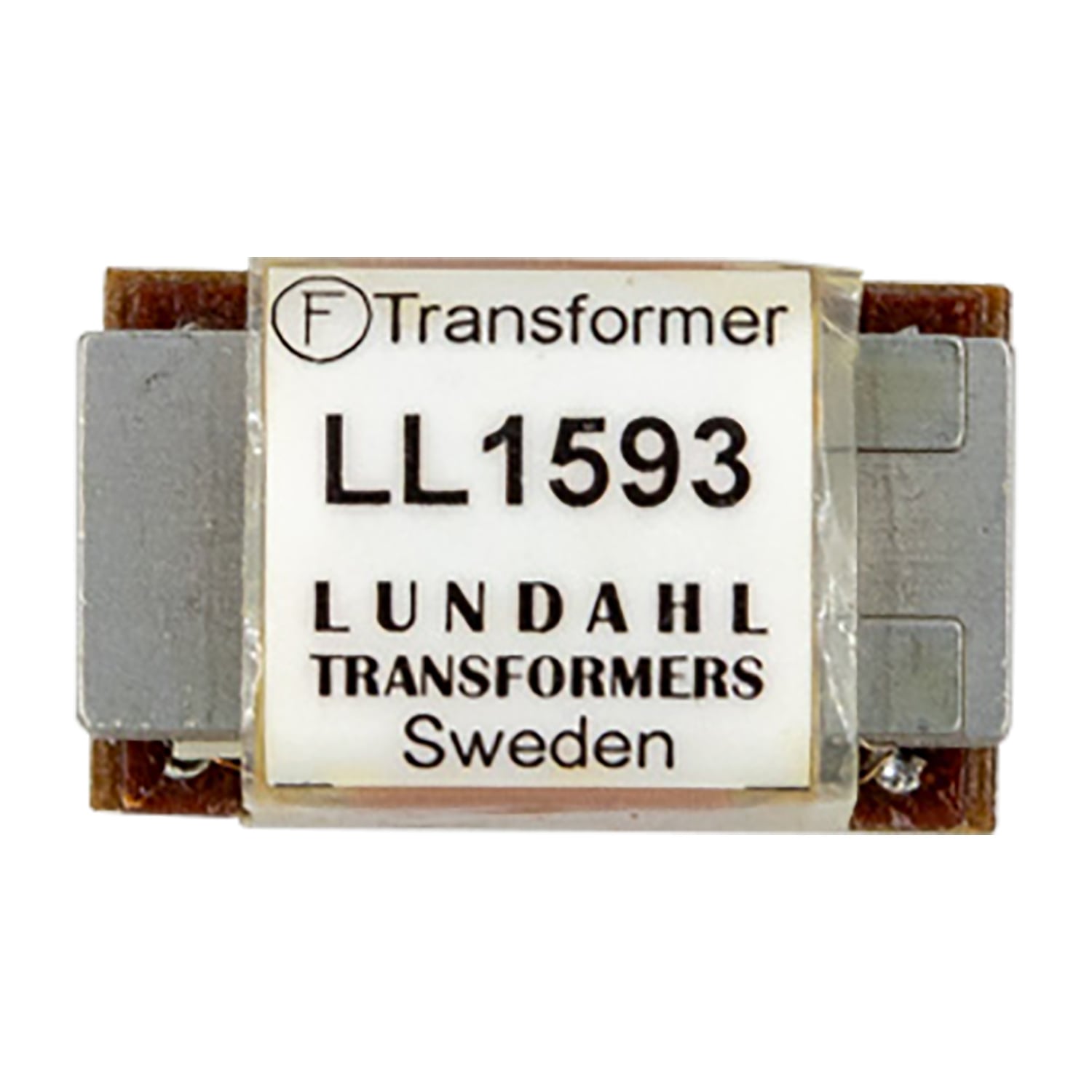

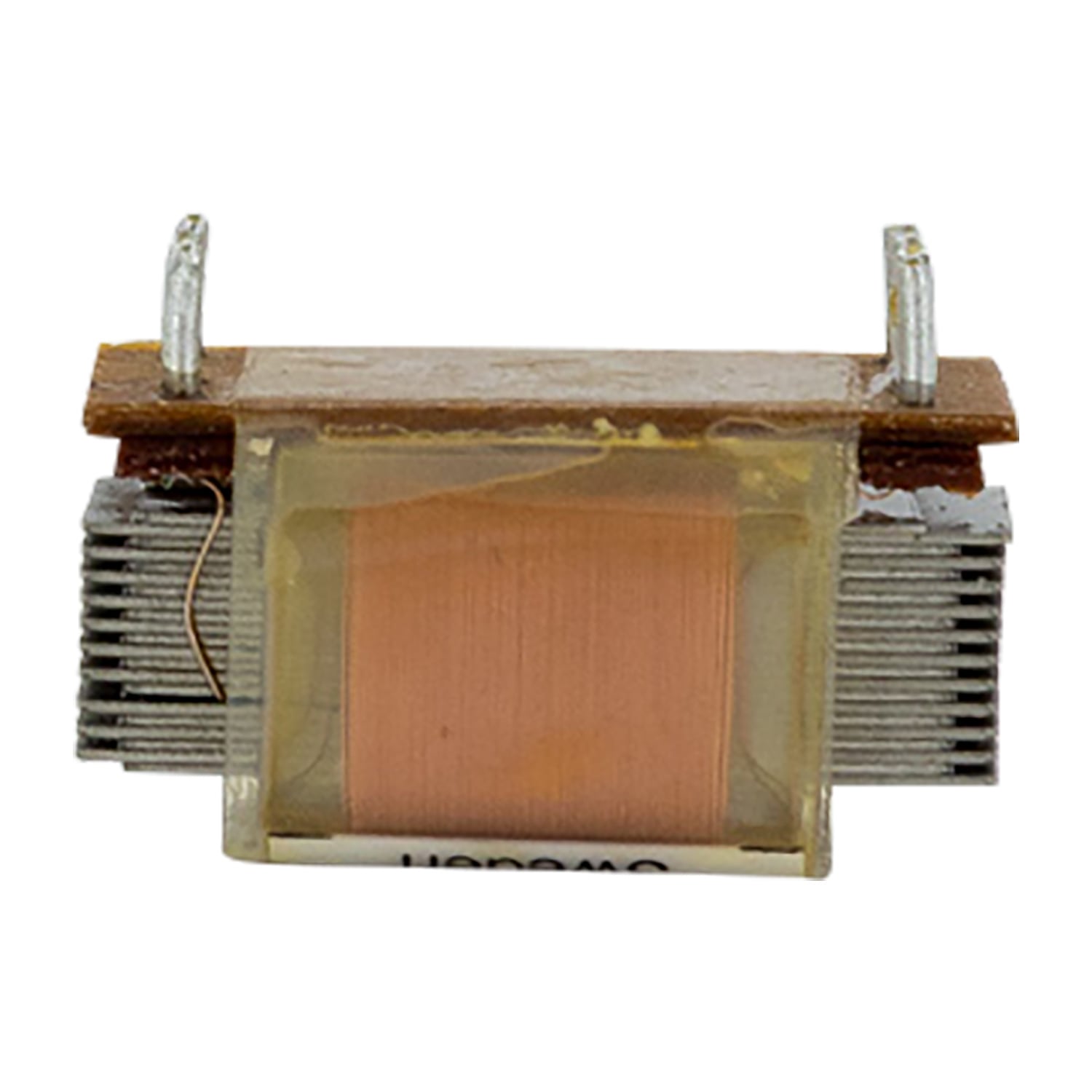

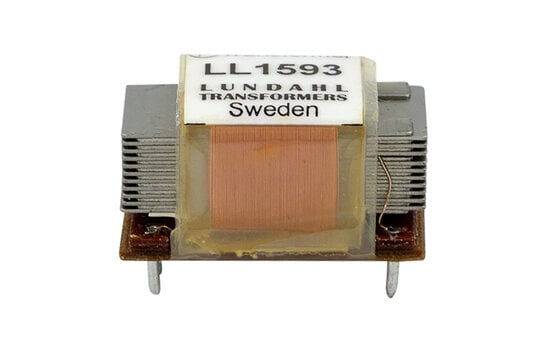

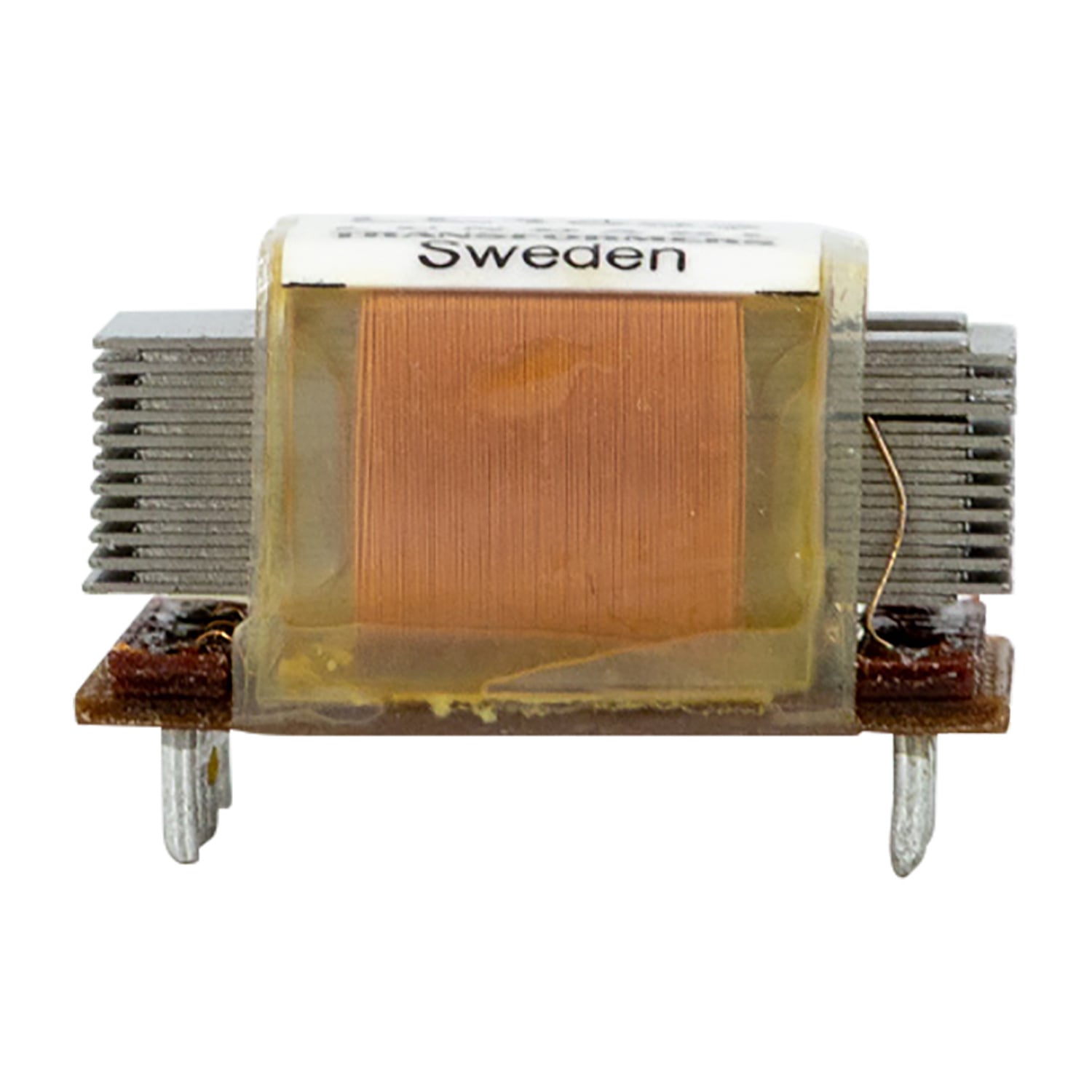

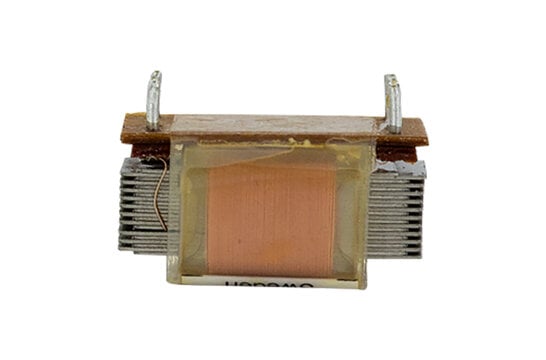

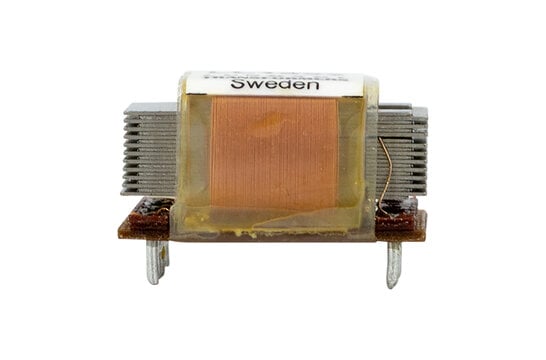

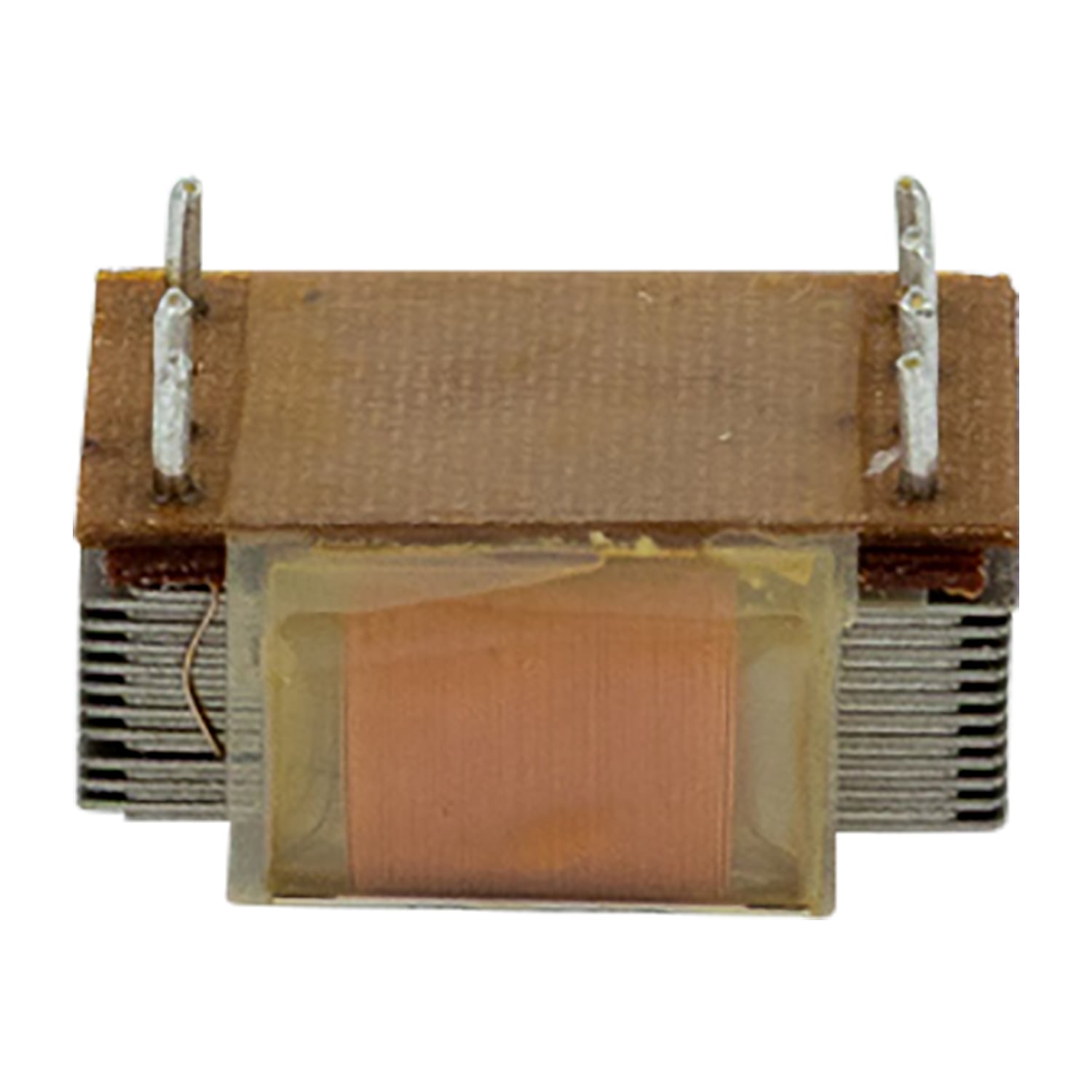

Lundahl LL1593 Trasformatore Audio Universale
Il Lundahl LL1593 è progettato come versione economica del LL1532, utilizzando la stessa struttura di avvolgimento ma senza schermature di Faraday e senza involucro in mu-metal. È una scelta pratica per chi necessita di un trasformatore compatto per componenti audio a impedenza media, specialmente dove è richiesta la divisione del segnale o il collegamento tramite trasformatore di linea.
La configurazione degli avvolgimenti è 1 + 1 : 2, offrendo opzioni di collegamento flessibili. Con gli avvolgimenti primari collegati in serie, il LL1593 può essere utilizzato con un rapporto di trasformazione 1:1. Con i primari collegati in parallelo, può essere utilizzato con un rapporto 1:2, rendendolo adattabile a diverse esigenze di circuito in progetti audio e di elettromeccanica.
Le prestazioni sono ideali per applicazioni audio di alta qualità. Con una impedenza di sorgente di 600 Ω e un carico di 10 kΩ, il trasformatore offre una risposta in frequenza da 10 Hz a 60 kHz entro ±0,3 dB. La distorsione è dello 0,2% a +6 dBU livello primario a 50 Hz e dell'1% a +12 dBU livello primario a 50 Hz, con i primari collegati in serie.

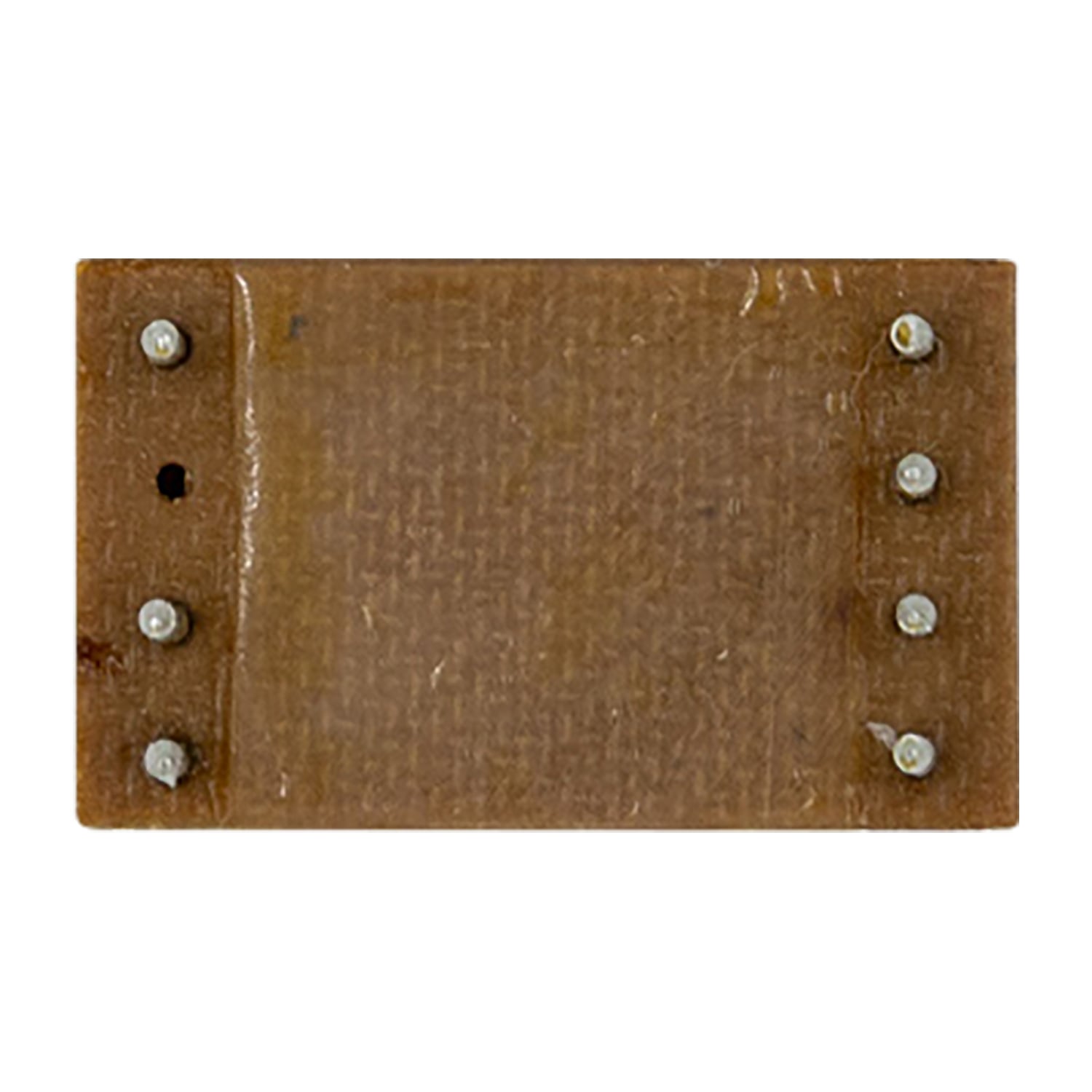

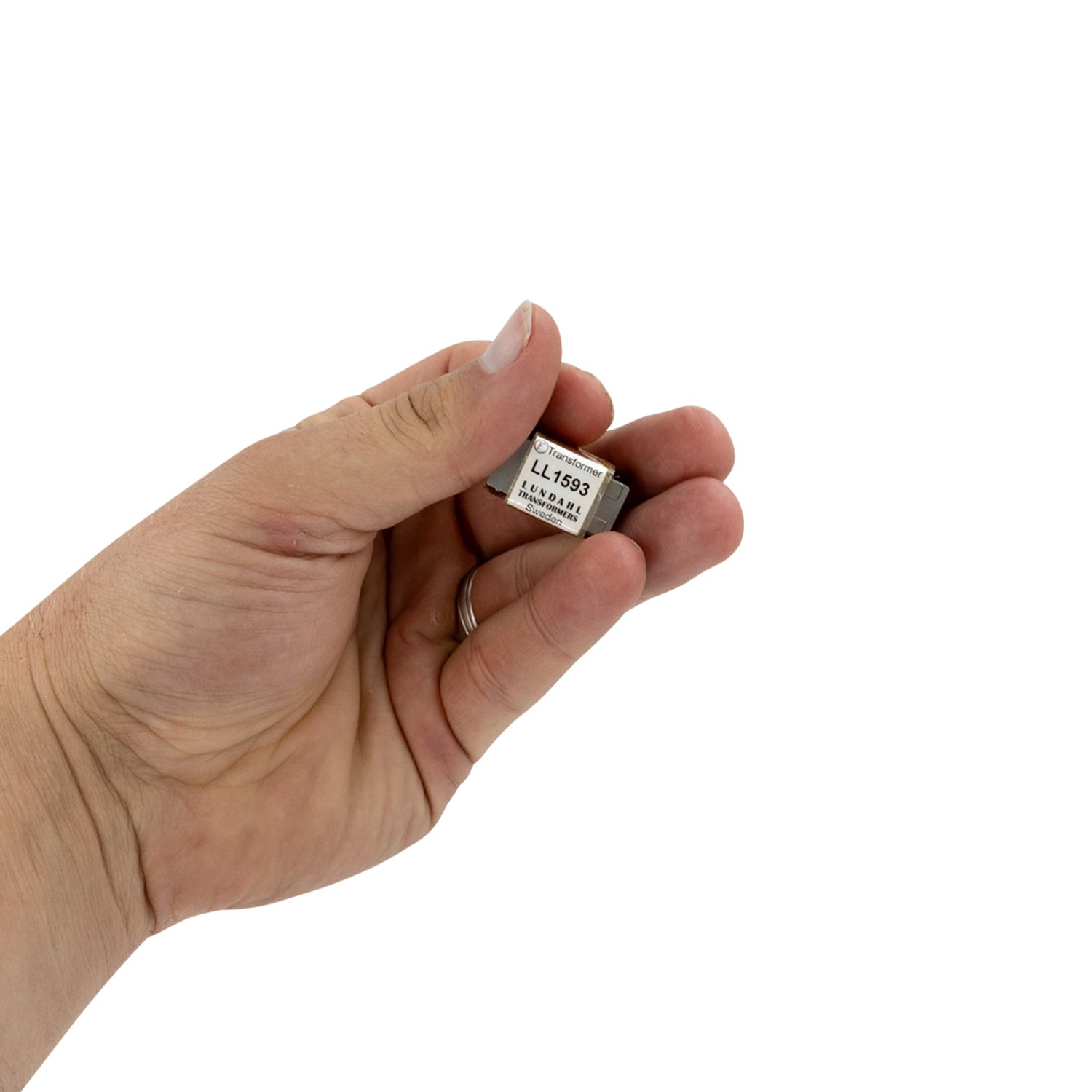

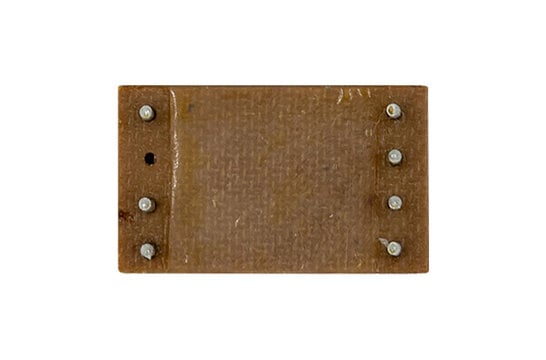

Il LL1593 è progettato per il montaggio su PCB e ha un ingombro compatto di 26 x 16 x 14 mm sopra la scheda. La distanza tra i pin è di 3,81 mm, la distanza tra le file è di 20,32 mm e il diametro consigliato per i fori PCB è di 1,5 mm. Ogni primario ha una resistenza statica di 70 Ω, mentre il secondario ha una resistenza statica di 175 Ω.
