Il Lundahl LL1544A è un trasformatore audio compatto e polivalente per ingressi linea, ingressi bridging e applicazioni per microfono, con opzioni di collegamento flessibili e prestazioni eccellenti sia a basso che ad alto livello di segnale.

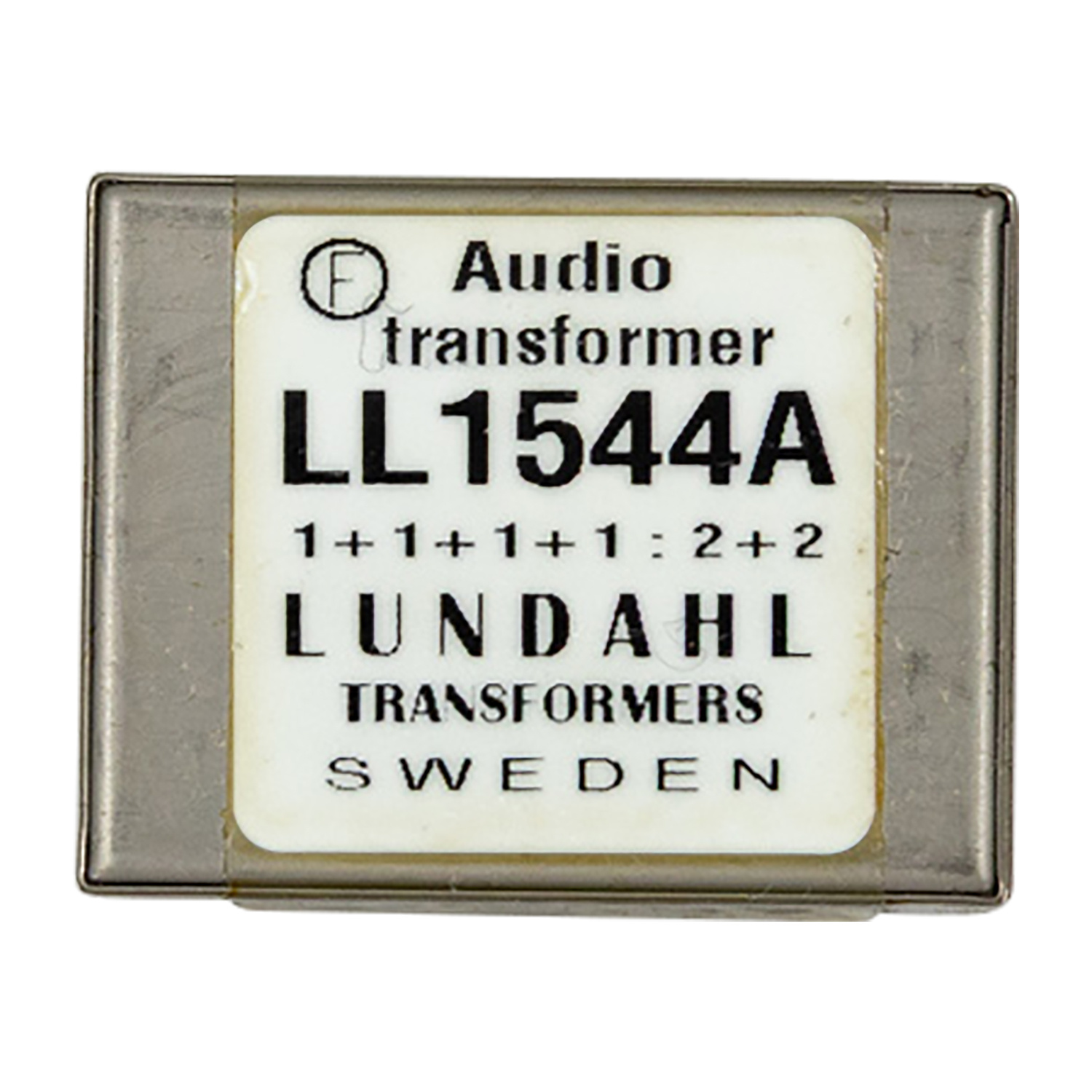

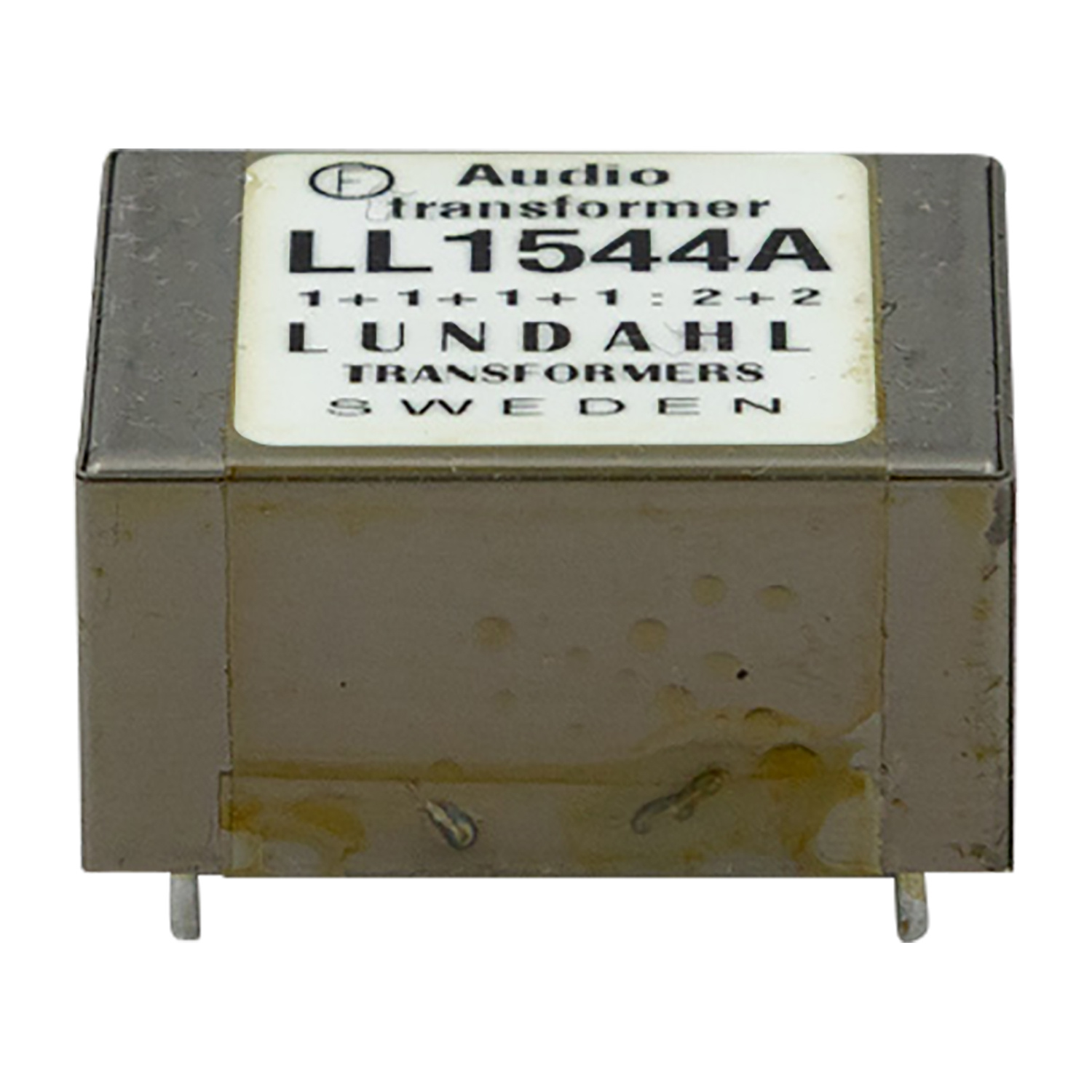

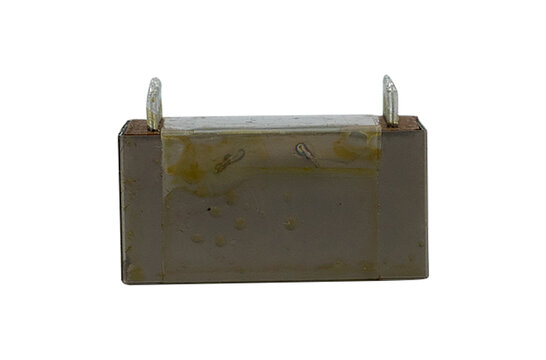

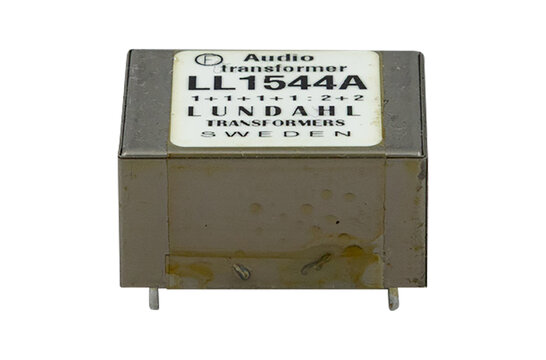

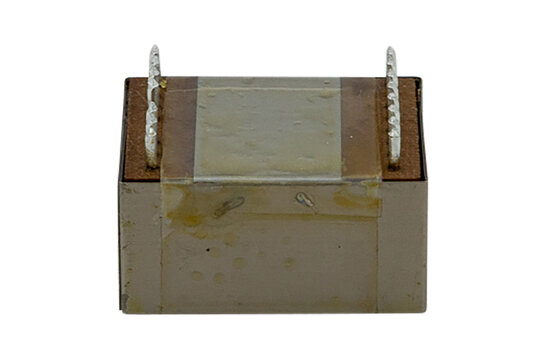

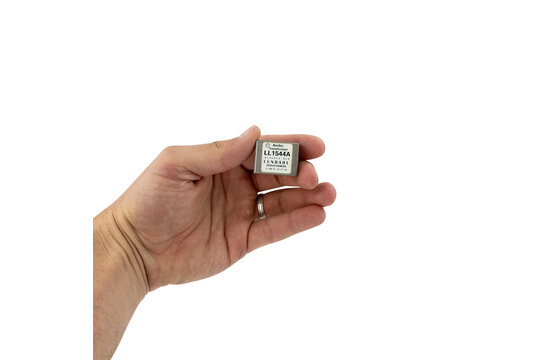

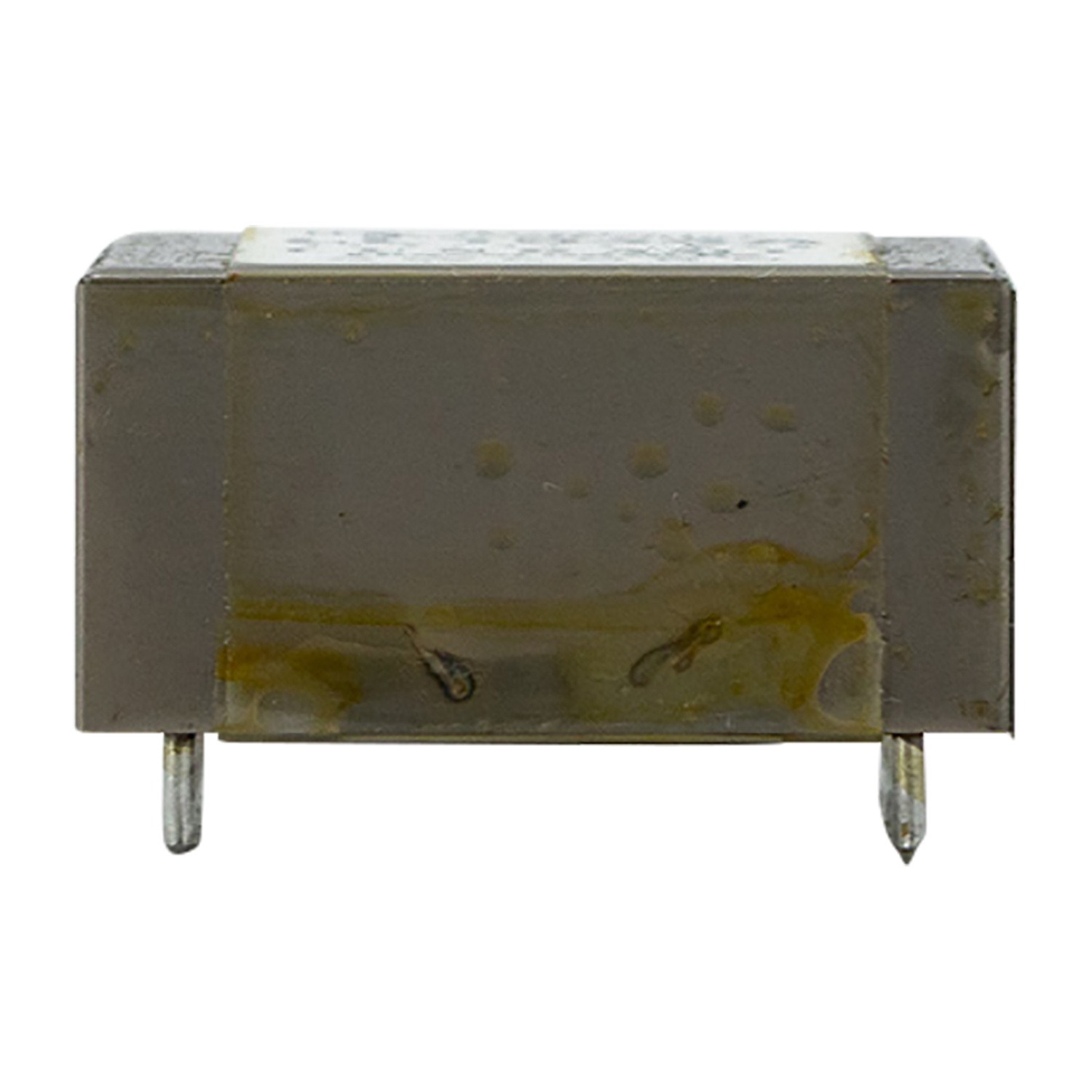

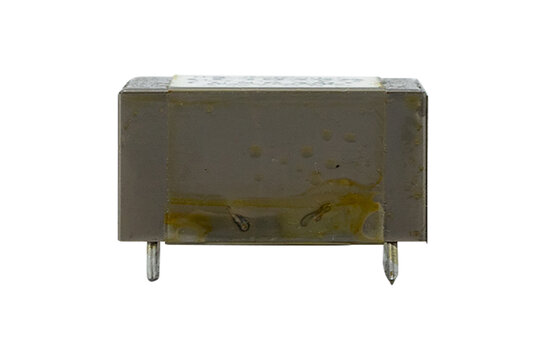

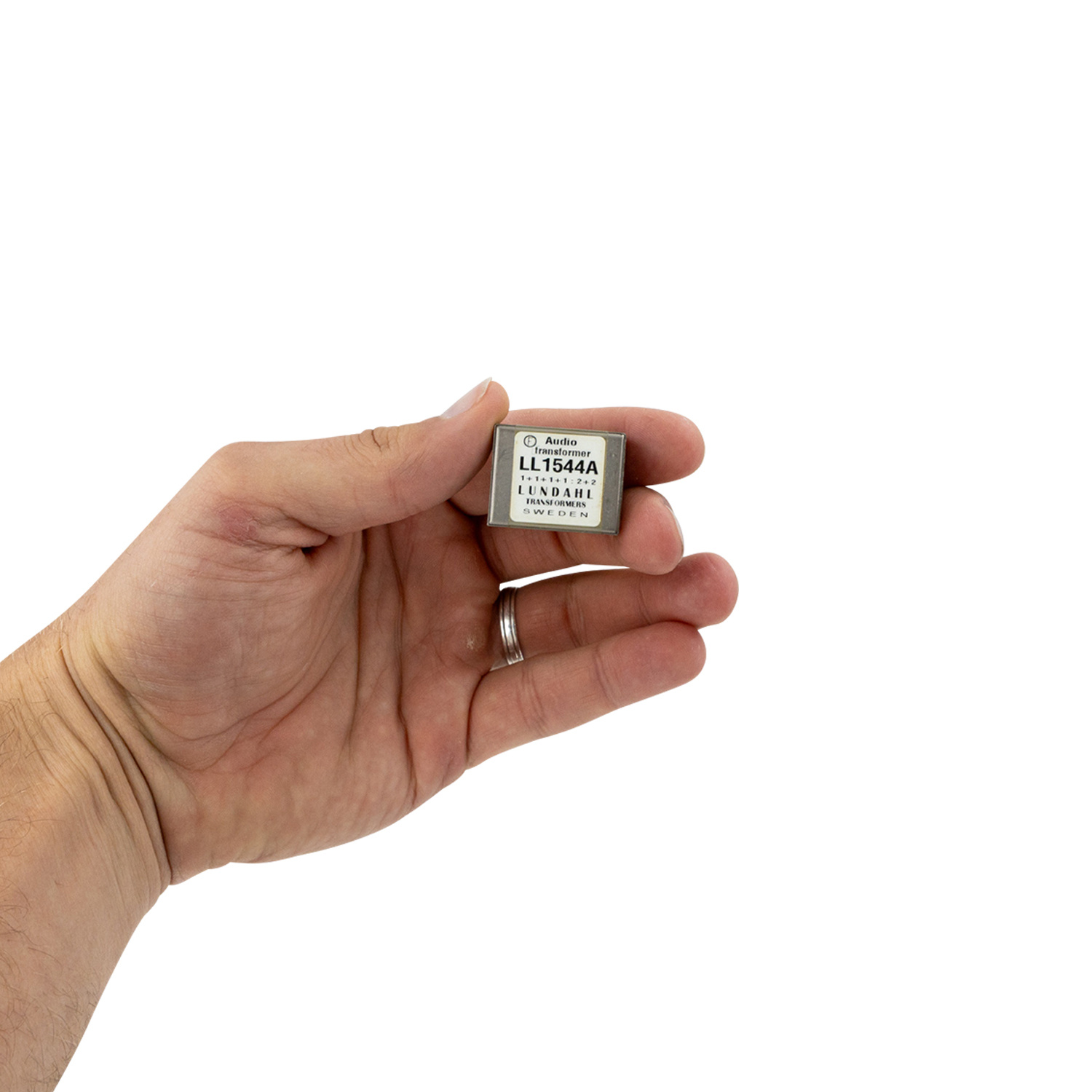

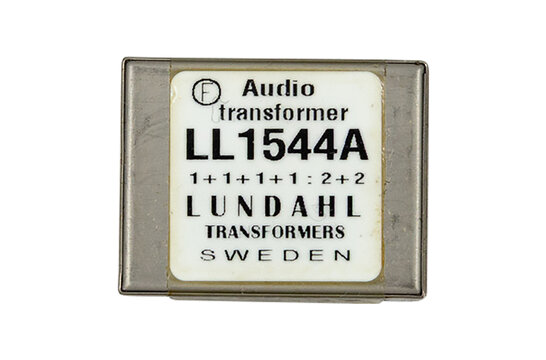

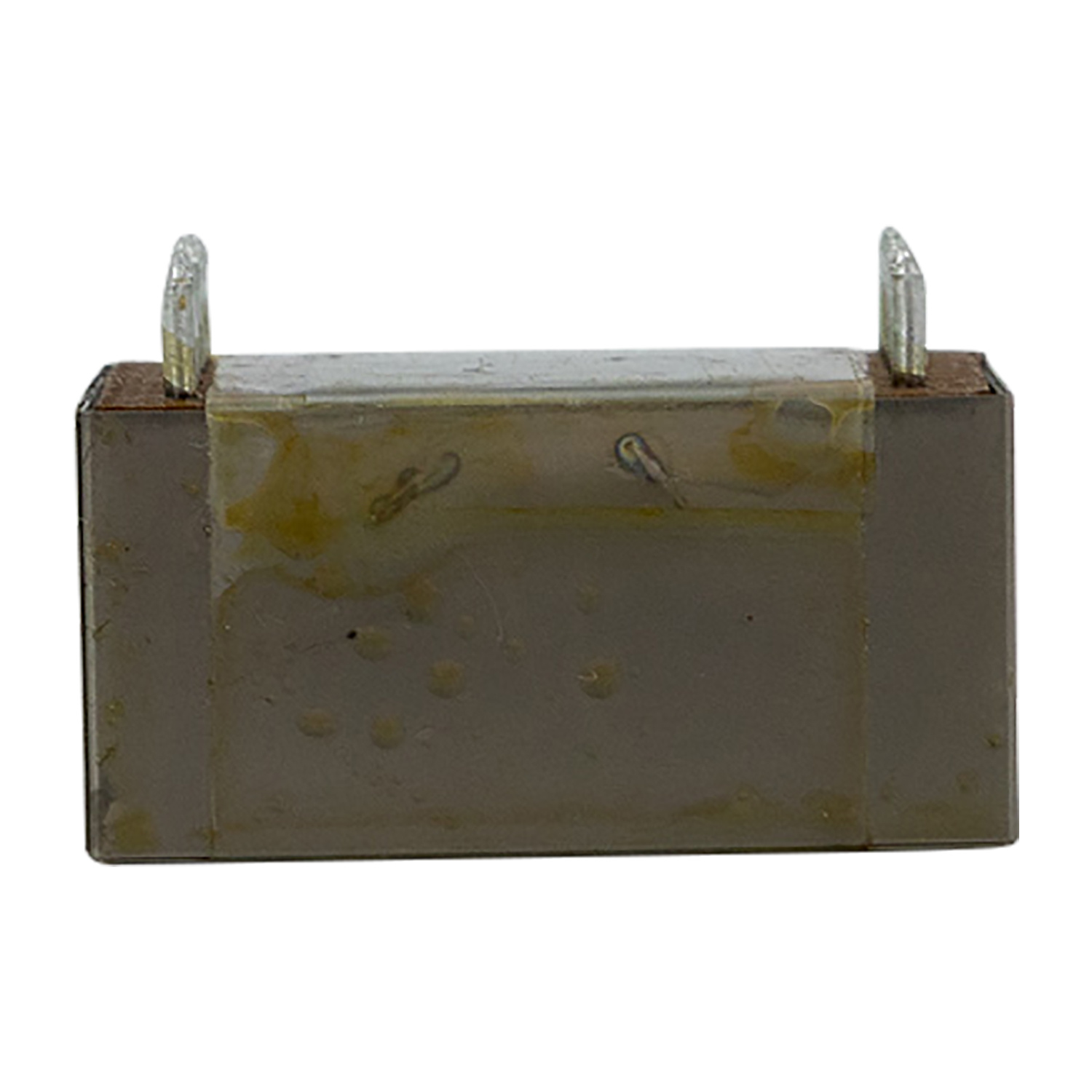

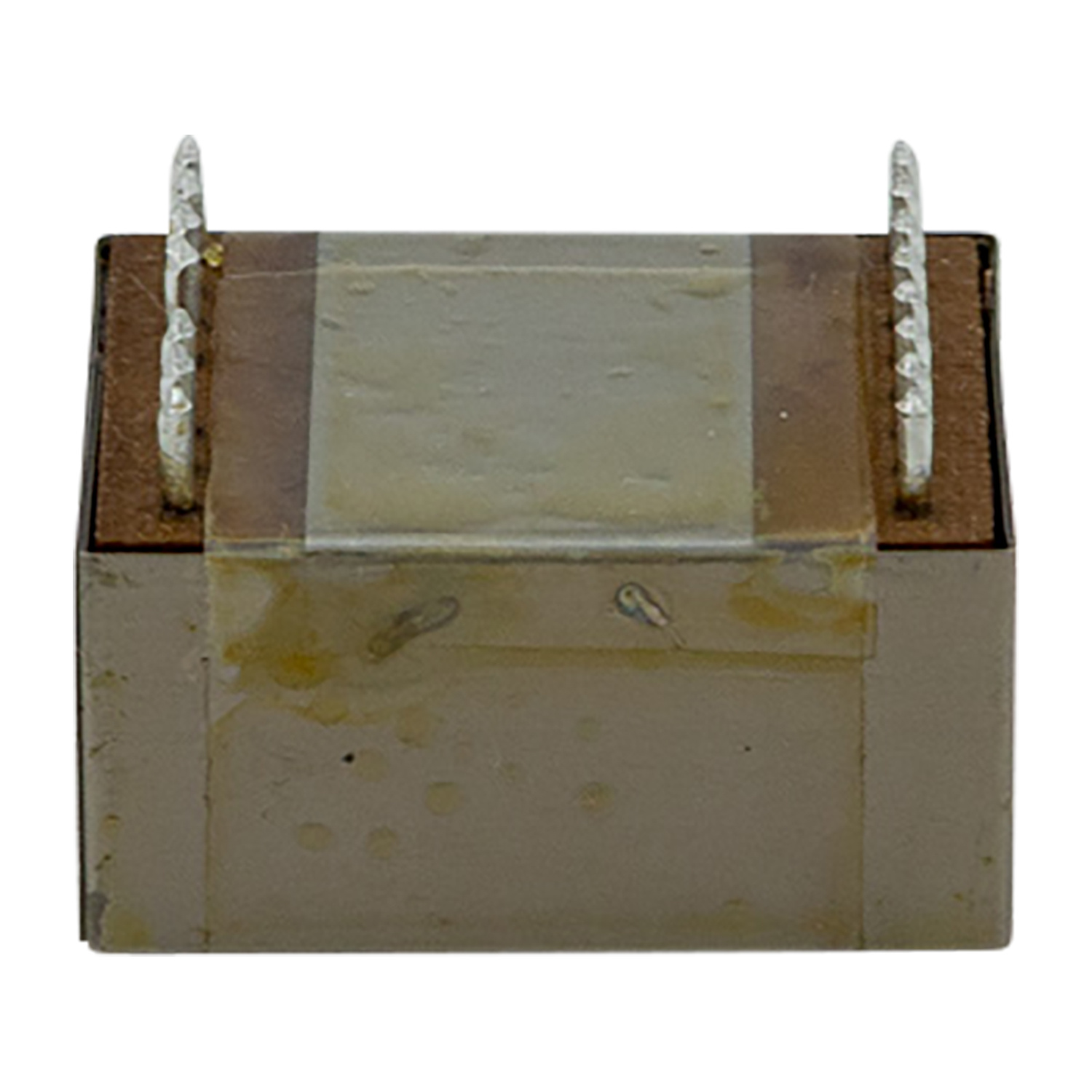

Lundahl LL1544A Trasformatore Audio Universale
Il Lundahl LL1544A è progettato per essere utilizzato come trasformatore di ingresso linea e universale in componenti audio di alta qualità. È adatto a una vasta gamma di applicazioni, dalle configurazioni di ingresso bridging ai circuiti di ingresso microfonico, e supporta sia connessioni di sorgente e carico bilanciate che sbilanciate.
La sua costruzione utilizza due bobine a tre sezioni con schermi di Faraday intrecciati e un nucleo a nastro amorfo a due componenti. Questo nucleo combina un'elevata sensibilità ai segnali molto deboli con una grande capacità di gestione dei livelli elevati, contribuendo anche a mantenere un'eccellente risposta di fase alle basse frequenze. Per i progettisti che lavorano con elettromeccanica di precisione, il LL1544A offre una piattaforma compatta e versatile per trasformatori.
Il LL1544A offre molteplici alternative di collegamento, tra cui rapporti 1:1, 1:2, 2:1 e 4:1 a seconda della configurazione degli avvolgimenti selezionata. La resistenza statica tipica è di 130 Ω per il primario e 260 Ω per il secondario, con un punto di auto-risonanza superiore a 220 kHz. Con una sorgente da 600 Ω e la terminazione consigliata di 6,7 kΩ + 470 pF in parallelo a 56 kΩ, la risposta in frequenza è 10 Hz - 70 kHz entro ±0,5 dB a 0 dBU, con una perdita di soli 0,2 dB a 1 kHz.

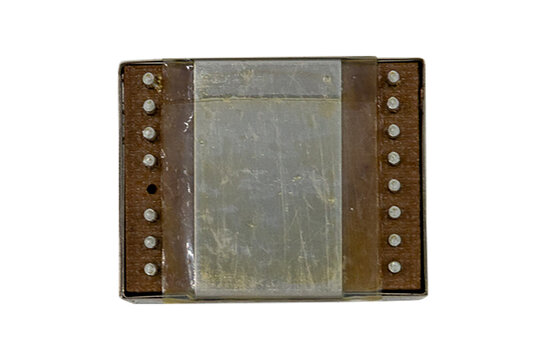

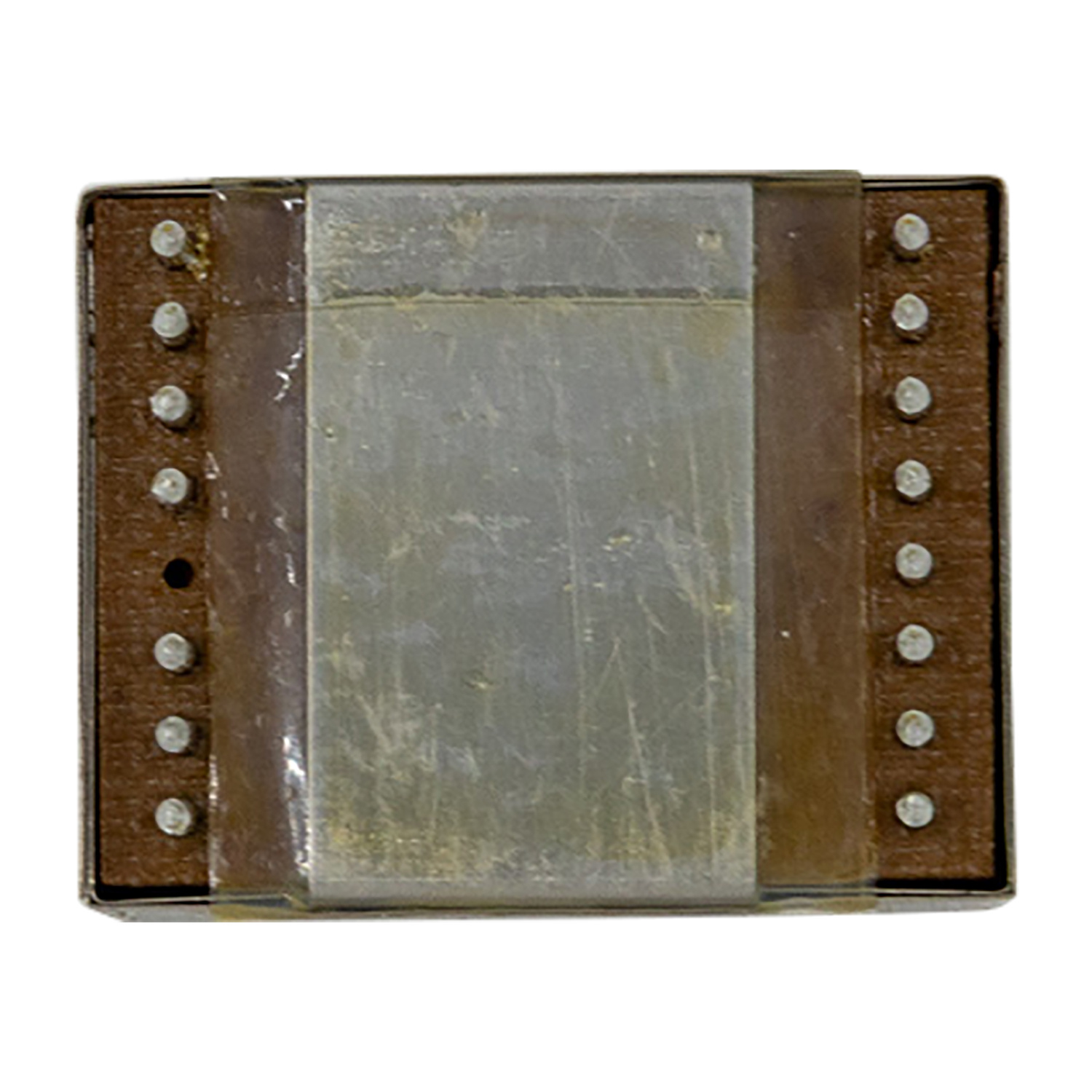

Il trasformatore è progettato per il montaggio su PCB, con passo pin di 2,54 mm, distanza tra le file di 22,86 mm e un diametro foro PCB consigliato di 1,5 mm. L'isolamento è valutato a 3 kV tra gli avvolgimenti e 1,5 kV tra avvolgimenti e schermi, rendendolo adatto a progetti audio professionali e DIY compatti dove è richiesta una cablatura flessibile del trasformatore di ingresso.
