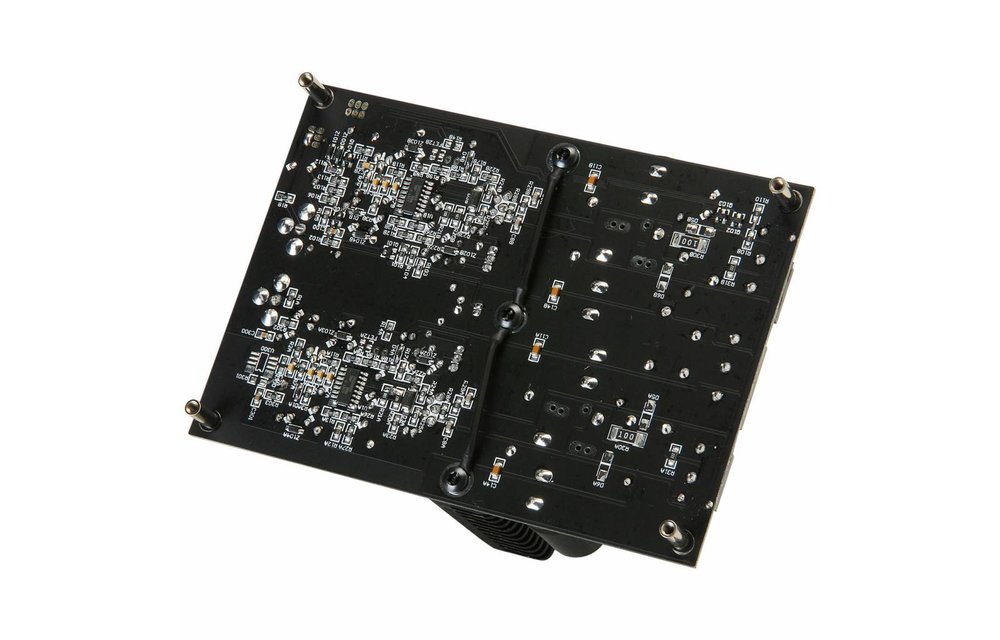

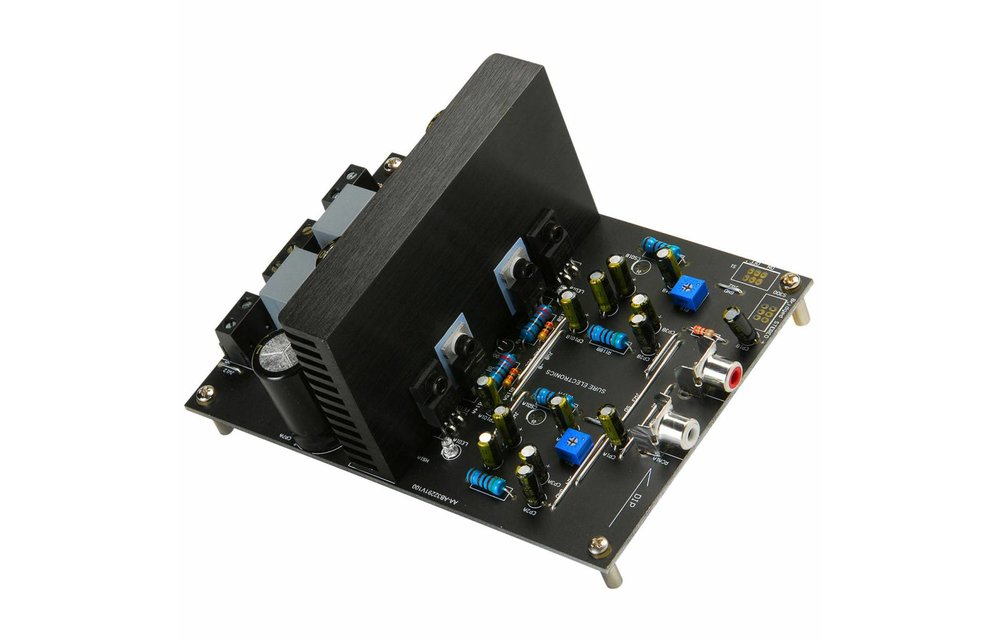

Sure Electronics AA-AB32291 2x250W IRS2092 Klasse-D-Verstärkermodule

€ 54,92€ 66,45 5 Auf Lager: Lieferzeit 1-3 Werktage
Bulk discount Genießen Sie diese tollen Rabattangebote
  • -5% Kauf 4 für nur €63,13 pro stück
  • Versicherter Versand mit Sendungsverfolgung
  • Kostenloser Versand ab 149€ (DE, A)
  • Versand am selben Tag*
  • Hausinterner technischer Support

Produktbeschreibung

Wenn Sie unbedingt 250 saubere Watt Stereoleistung benötigen, ist diese Verstärkerplatine genau das Richtige für Sie. Ein IRS2092 wird mit zwei Leistungs-MOSFETs IRFI4020H-117P kombiniert, um mühelos Leistung zu liefern.



Highlights

  • Ausgangsleistung (mit 70 VDC-Netzteil): 250 W x 2 (8 Ohm, 10% THD), 180 W x 2 (8 Ohm, 1% THD)
  • Klasse-D-Verstärker-IC IRS2092
  • Zwei IRFI4020H-117P Leistungs-MOSFETs
  • Basiert auf dem Referenzdesign AMP7D-200 von Internal Rectifier
  • Benötigt eine VDC-Spannungsversorgung zwischen 55V und 70V



Product details

Sure Electronics AA-AB32291 2x250W IRS2092 Klasse-D-Verstärkermodule



Diese zweikanalige Class-D-Verstärkerplatine basiert auf der Internal Rectifier AMP7D-200 Referenzplatine mit dem Verstärker-IC IRS2092 und dem Leistungs-MOSFET IRFI4020H-117P und kann erstaunliche Mengen an sauberer Leistung liefern — bis zu 250 Watt x — an 8-Ohm-Lasten.



Für den Betrieb sind zwei Hochspannungsnetzteile mit 55 bis 65 VDC erforderlich; jedes Netzteil widmet sein volles Leistungspotenzial einer einzelnen Schiene für maximale Leistung. Dies führt zu einer erhöhten High-Fidelity-Ausgabe, der Dynamikbereich liegt bei hohen 100 dB, der Dämpfungsfaktor bei 120 und die gesamte harmonische Verzerrung und das Rauschen beträgt 0,1 % bei 100 Watt an einer 8-Ohm-Last.



Diese Verstärkerplatine verfügt außerdem über eine Vielzahl von Schutzfunktionen: Überstrom-, Über-/Unterspannungs-, DC-Ausgangs- und Temperaturschutzschaltungen sind eingebaut. Die relativ kleine Grundfläche eignet sich für den Einsatz in platzbeschränkten Anwendungen.



Hinweis: Die empfohlene Mindestgröße des Stromkabels ist 16 AWG. Diese Verstärkerkarte benötigt zwei Stromversorgungen. Wir empfehlen als Mindestanforderung zwei der geregelten Netzteile mit 48 VDC, 12,5A, die auf 60 VDC Ausgangsspannung eingestellt sind. Diese Verstärkerkarte wird nur für erfahrene Anwender empfohlen, die über die geeignete Ausrüstung zur Messung der Ausgangsspannung der Netzteile verfügen. Bei Nichtverwendung der empfohlenen Mindeststromversorgung erlischt die Garantie für diese Verstärkerkarte.



Merkmale:

  • Stereo-Class-D-Verstärker mit dem Verstärker-IC IRS2092
  • Zwei digitale Audio-MOSFETs IRFI4020H-117P
  • Überstrom-, Über-/Unterspannungs-, DC-Ausgangs- und Übertemperaturschutz eingebaut
  • Schraubbare Stromeingangs- und Lautsprecherausgangsklemmen
  • Robuster Kühlkörper für passive Kühlung



Anschlüsse:



Typische Leistungsdiagramme:

Frequenzgang:



Grundrauschen:



THD+N VS Frequenz:



Wärmebild:



Eigenschaften

Artikelnummer:
AA-AB32291
Nennleistung

2 x 250 watts at 8 ohms, 1% THD
2 x 180 watts at 8 ohms, 1% THD

Mindestlast
8 ohms
Effizienz
90 % at full power
Signal-Rausch-Verhältnis (SNR)
82 dB
Verzerrung

0.004 % THD at 8 ohms, 1 watts, 1 kHz
0.016 % THD at 8 ohms, 10 watts, 1 kHz

Frequenzgang
20 - 20,000 Hz
Verstärkungsfaktor
31 dB
Eingangsempfindlichkeit
1.17 V
Eingangsimpedanz
100k ohms
Amplifier Classification
Class D
Verstärkertopologie
Infineon Technologies IRS2092
Ausgangskanäle
2
Eingangsanschlusstyp
RCA
Ausgangsanschluss
Screw terminals
DSP-Funktion
-
Bluetooth
-
EQ-Korrektur
-
Leistungsbedarf
2 x 55 - 70 VDC
Stromanschlussstecker
Screw terminals
Derzeitige Begrenzung
8 A
Unter- / Überspannungsschutz
check
Abmessungen (L x B x H)
144.8 x 99 x 35.6 mm
Abstand zwischen Befestigungslöchern
-
Durchmesser Befestigungslochs
3.6 mm
